數位時代建築的下個可能性

隨著電腦媒材的發展，從1999年開始到現在，空間構成的元素不斷的顛覆著過去傳統經驗下的嚴謹定義，門、牆壁、地板不再有明確的界線，空間不斷的被解放與挑戰。而數位時代所產生的自由形體的空間也開始逐漸出現在我們的生活週遭。

但在目前全球能源短缺的情況下，綠色意識抬頭。建築的綠色永續的概念正被廣泛的討論，在這樣的前提下，激發了設計師在藉由數位科技恣意創作的同時，更引發了數位時代的自由形體建築下一步可能性的討論？於是本設計案的執行，企圖透過一些設計的手法，並藉由電腦精準的模擬，來探討這樣的可能性。

基地概述

兆曜科技園座落於龍岡的深圳大工業區，大門為進入大工業區的主要聯外道路的端點。園區主要的建築物概念，期望可以呼應背後自然的山稜線，所以在兩棟建築物的立面設計上了延續自然的線條，另外原始入口的設計上，只滿足其入口、安全管制及接待的功能性，缺乏了對基地環境的回應，所以大門更新的設計上如何營造一個既顯眼同時又必須配合現有的自然環境、建築的入口意象，便成為本設計最重要的課題。

↗ 基地整地前(點圖看大圖)

概念

本案中主要分成主要建物與界定入口範圍的塔的兩部份，主要建物的功能為會客室、警衛室、廁所及ATM。

兆曜科技園區主要以電腦連接線為主要產品，產品範圍涵蓋1394a 、Serial Attached SCSI 、AT Attachment (ATA)/Serial ATA (SATA) 、SCSI 、USB 等。設計上為了呼應原有的廠區立面，從企業的產品出發、除去生冷科技的硬線條、結合生物充滿動感的流暢線條，希望設計能塑造結合科技與人文並重的整體意象。

↗ 概念一、魟魚(點圖看大圖)

↗ 概念二、公司產品接頭及電纜(點圖看大圖)

設計特色

本案設計除了發揮電腦在解放空間的技術及想像層面之外，更希望透過設計的手法，善用由電腦工具的幫助所創造的曲線空間，讓自由形體所產生的空間能更貼近人類對於居住空間的需求，因此採取了以下的設計手法

a.微氣候測試反饋量提的形式

由於設計基地位於熱帶地區，加上中國政府為了開發工業園區，將原有的地貌重新整理過成為平地，使得當地有強烈的風，造成使用者的不適。而自由形體建築除了呼應概念的造型以外，設計過程中利用 FLUENT軟體的流體力學的模擬事先得知，建築型態造成的微氣候變化，並根據這樣的結果發展一個對於該基地的微氣候影響最小的建築型式。

b.主動式熱循環設計

台灣或是亞熱帶地區建築對熱的處理，應該著重在熱氣的排放，而不是留住熱能，所以設計手法上運用了採取了幾種策略

i.上部空間透過自由形體的量體變化，產生有高低差的屋頂，閉合的屋面量體並在最高點及尾端部分開口，使得熱空氣能主動散出，並補充冷空氣，造成主動的循環。

ii.在屋面量體的最高處顏色採用較深且容易吸熱的深色，其餘地方則採用顏色較淺的亮面綠色，使封閉量體加熱不均，加速自然循環，達到室內降溫的效果。

iii.內部的空間的高低差設計，並將冷氣的放置於內部空間的尾端最低點處，促使熱空氣的循環加速，達到節能效果。

c.水資源再利用

這部份的策略是內部空間屋頂的高低差設計使與水可以主動的網及水槽方向流動，使得與雨水可以作為室內的浴廁清潔及洗手之用。

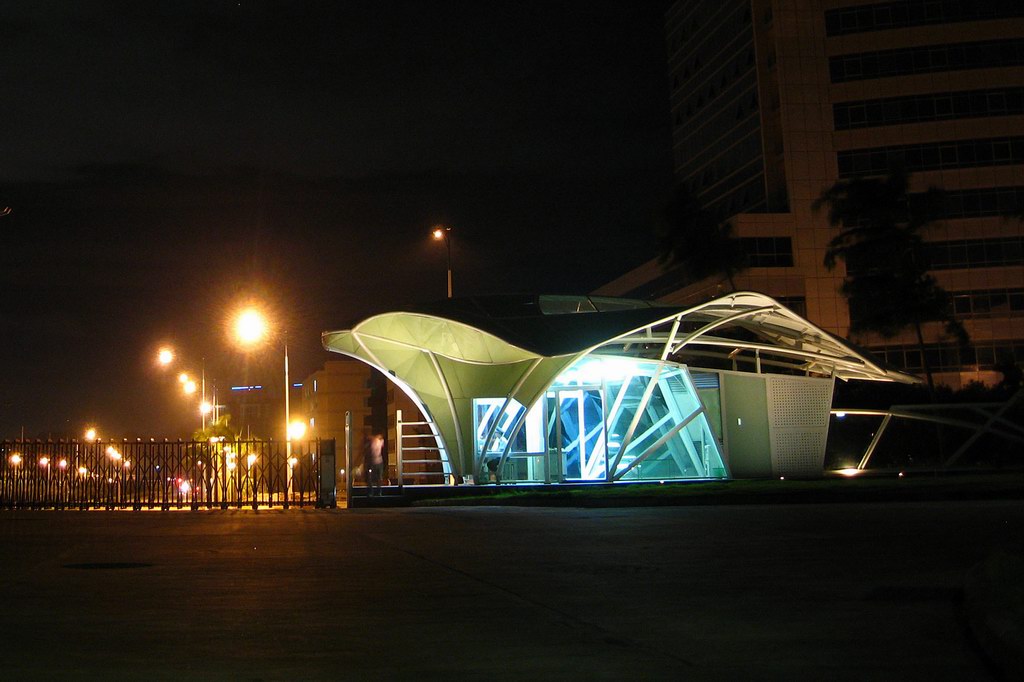

↗ 完工照 01(點圖看大圖)

↗ 完工照 02(點圖看大圖)

結語

數位時代的各種媒材的發展，造就了建築的各種可能性，不過這樣的轉變除了解放空間的形式以外，是不是能更進一步的為數位建築的在永續的議題上提供一個可能的方向。由於本案的規模不大，但卻使得這樣的空間實驗有了一個可印證且可控制的規模，讓結果可以很被精確的檢驗，而且在最後的成果上也初步證實了這樣的設計是有效率的。準建築人手札愛你

>>相關資料

設計案基本資料
設計案名稱：兆曜科技園深圳總部大門改善工程
CLIENT(業主): 大連電子股份有限公司
LOCATION (基地位置): 深圳龍崗大工業區
PRINCIPAL USE (主要用途): 入口接待、警衛室
ARCHITECT (建築師): 李元榮
DESIGN TEAM (設計團隊): 疆界建築工作室
CONSTRUCTION (營造廠): 中金萬德
STRUCTURAL CONSULTANT(結構顧問): 劉應均
SITE AREA(基地面積):220m2
BUILDING AREA(建築面積):95 m2
FLOOR AREA(樓地板面積):95 m2
COST(費用):600,000 RMB
DESIGN PERIOD(設計日期): 2007年02月 – 2007年04月
CONSTRUCTION PERIOD(工程日期): 2008年01月 – 2008年06月
PHOTOGRAPHER(攝影者): 李元榮
PHOTO CREDITS(攝影擁有者): 李元榮
