「溪上明月皎皎,溪中見月、月中見溪」,「竹溪」於日治時期又名「月見溪」,「月見橋」為竹溪流域周邊景觀改善計畫的一部份,此計畫包括竹溪污水截流、水質淨化與兩岸的景觀改造。

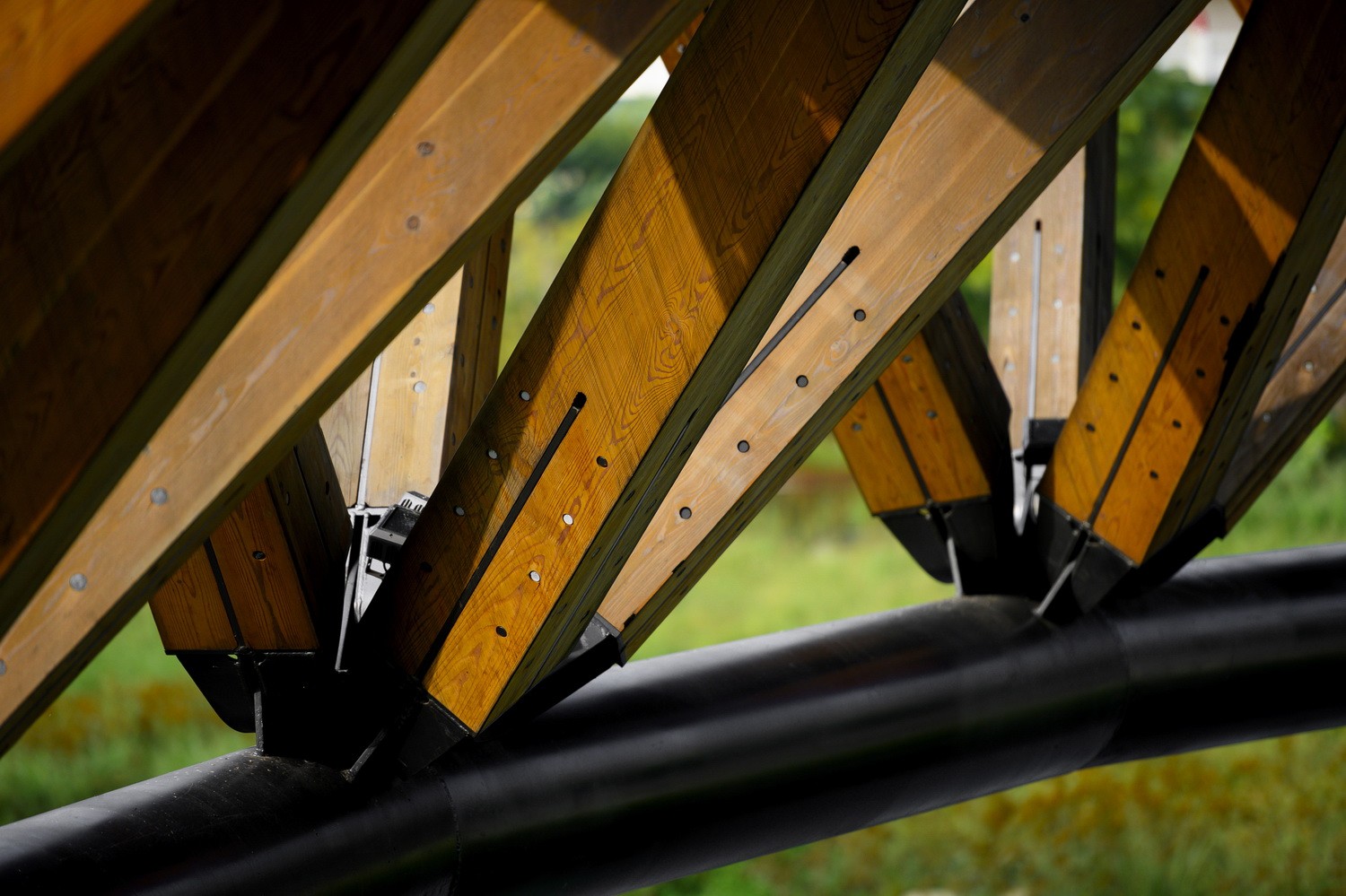

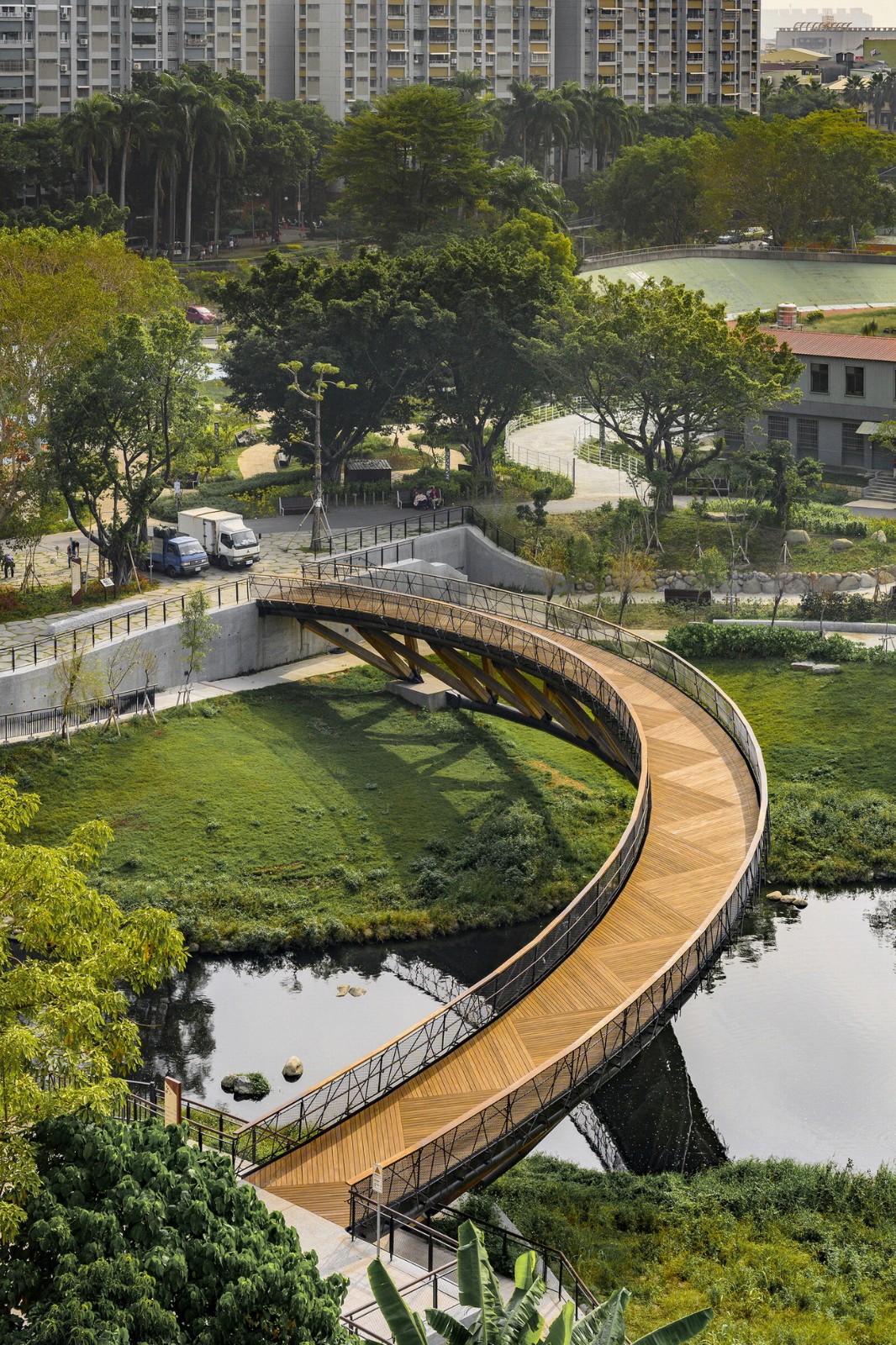

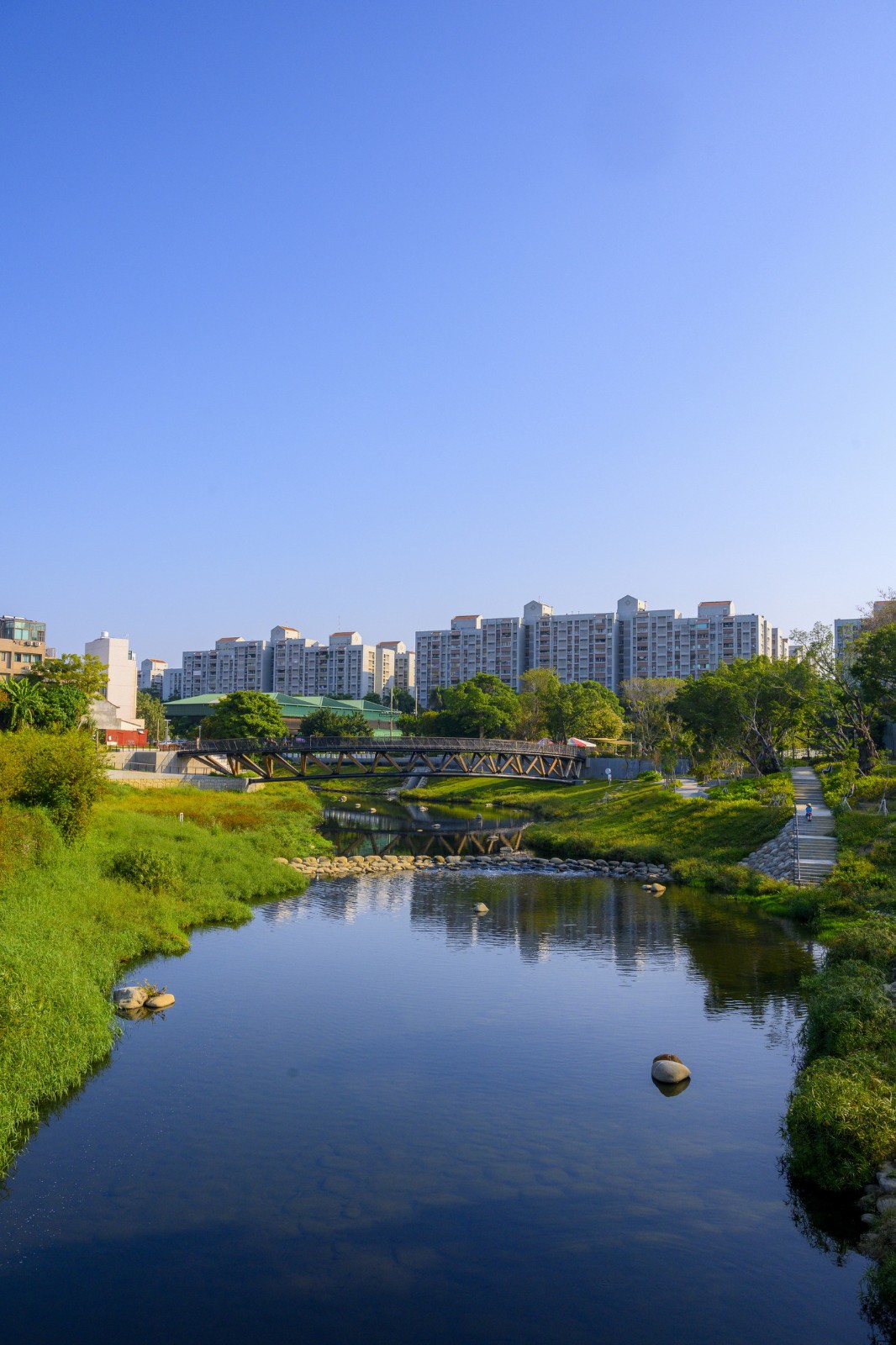

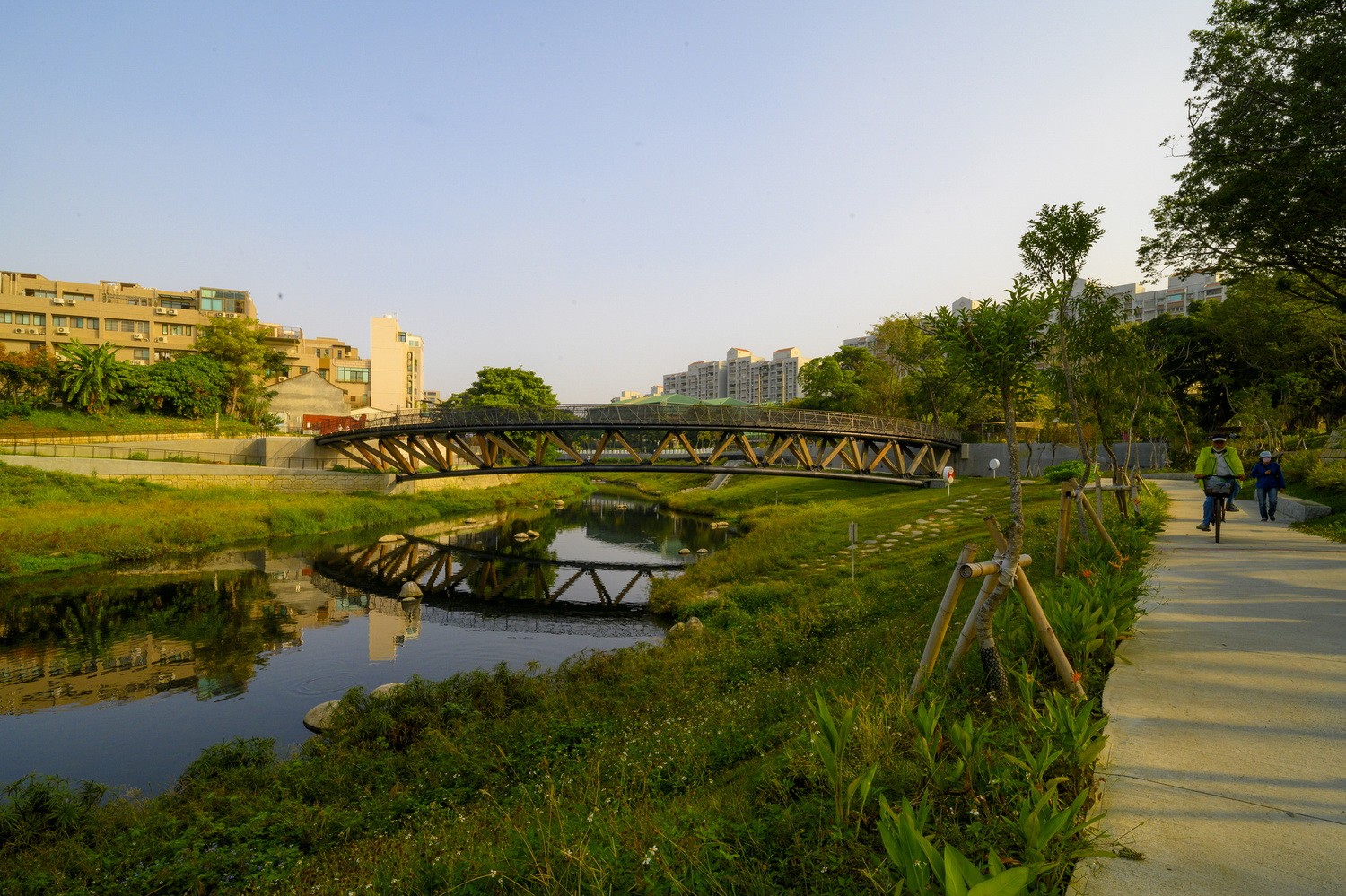

「月見橋」位於竹溪公園中心河道拓寬處,猶如新月的「月見橋」連接水岸兩側線型綠色廊道與生活水岸,橋體的設計為鋼木集成材空間桁架混合構造,以竹的生長型態作為主要的設計概念,包括主結構的上弦結構、木空間桁架、下弦結構與不鏽鋼次結構。
台南市竹溪流域周邊景觀改善計畫
在過去,台南南區的小「竹溪」也被稱為「月見溪」,新建成的月見橋也因此而得名。「Moon-Viewing Bridge(月見橋)是南區竹溪流域周圍整體景觀改善計畫的一部分。該計畫還包括竹溪污水截流,水體淨化,以及兩岸完整的景觀改造和復原。

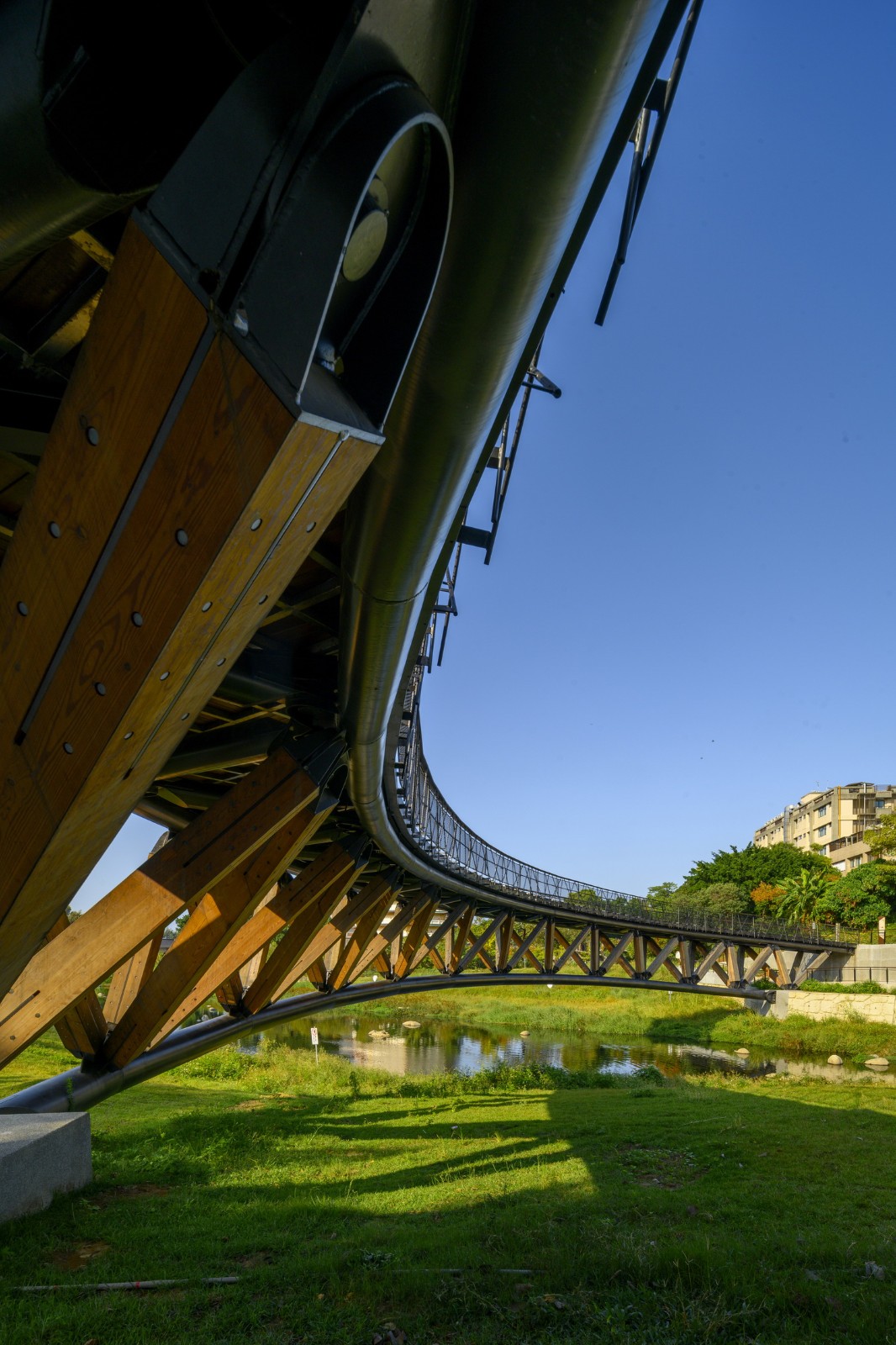

橋體跨距約80米,因水道通水斷面的需求,橋下不允許落柱,加上兩岸連接點位的限制,因故在形態與力學強度的設計上,整座橋同時具有「曲」與「拱」的性質。橋上銜接的節點被扭轉,以致於每支構件在形態上的變化都不同,無論以雷射切割與 CNC 處理拼接,均適合木材的可變性及加工性。

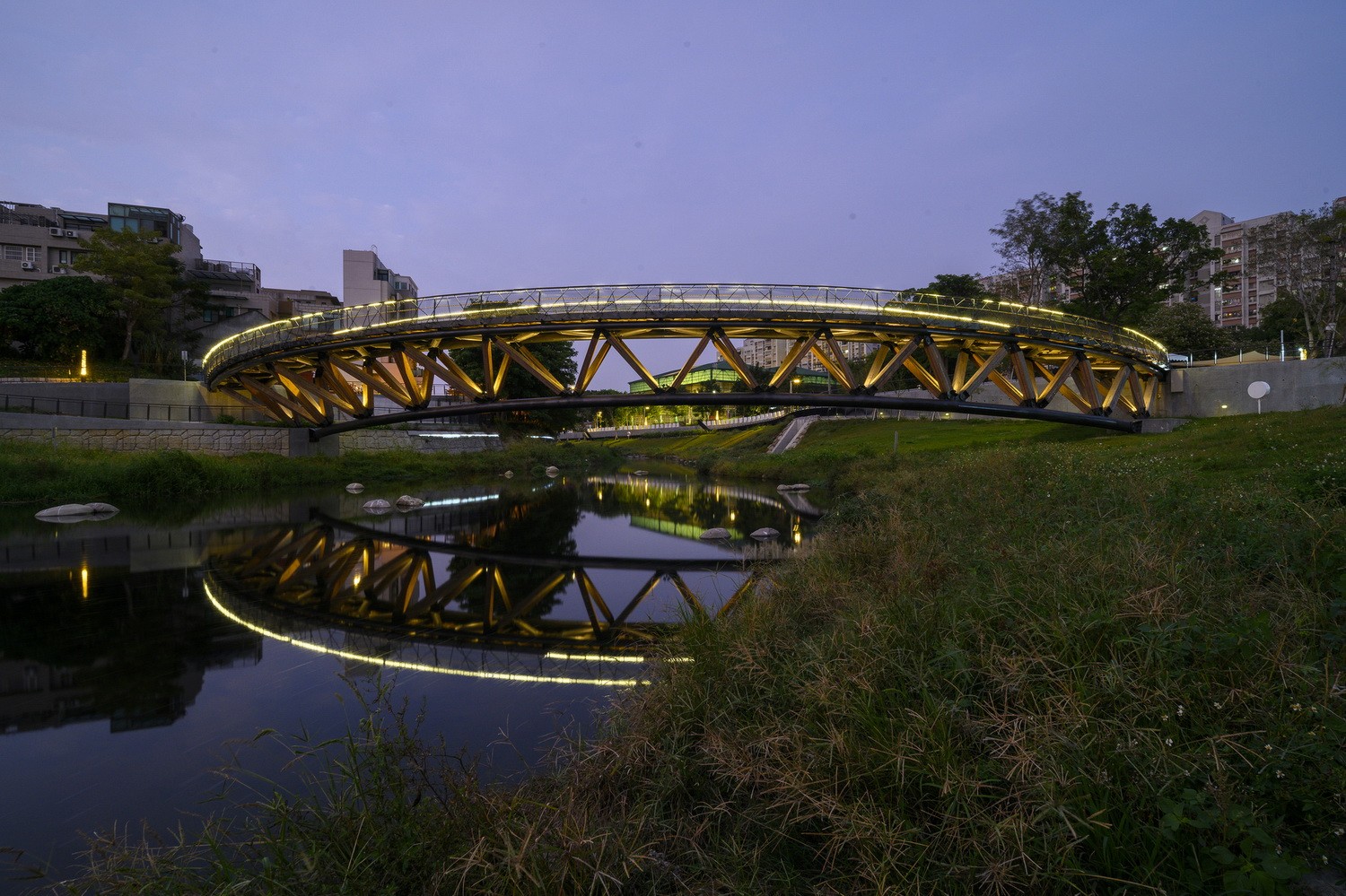

「月見橋」連接河岸兩側都市的紋理與機能,延續著台南古都木構造的傳統,曲橋上不斷變化的風景,穿透與輕量的結構設計,讓竹溪的景緻更有層次。

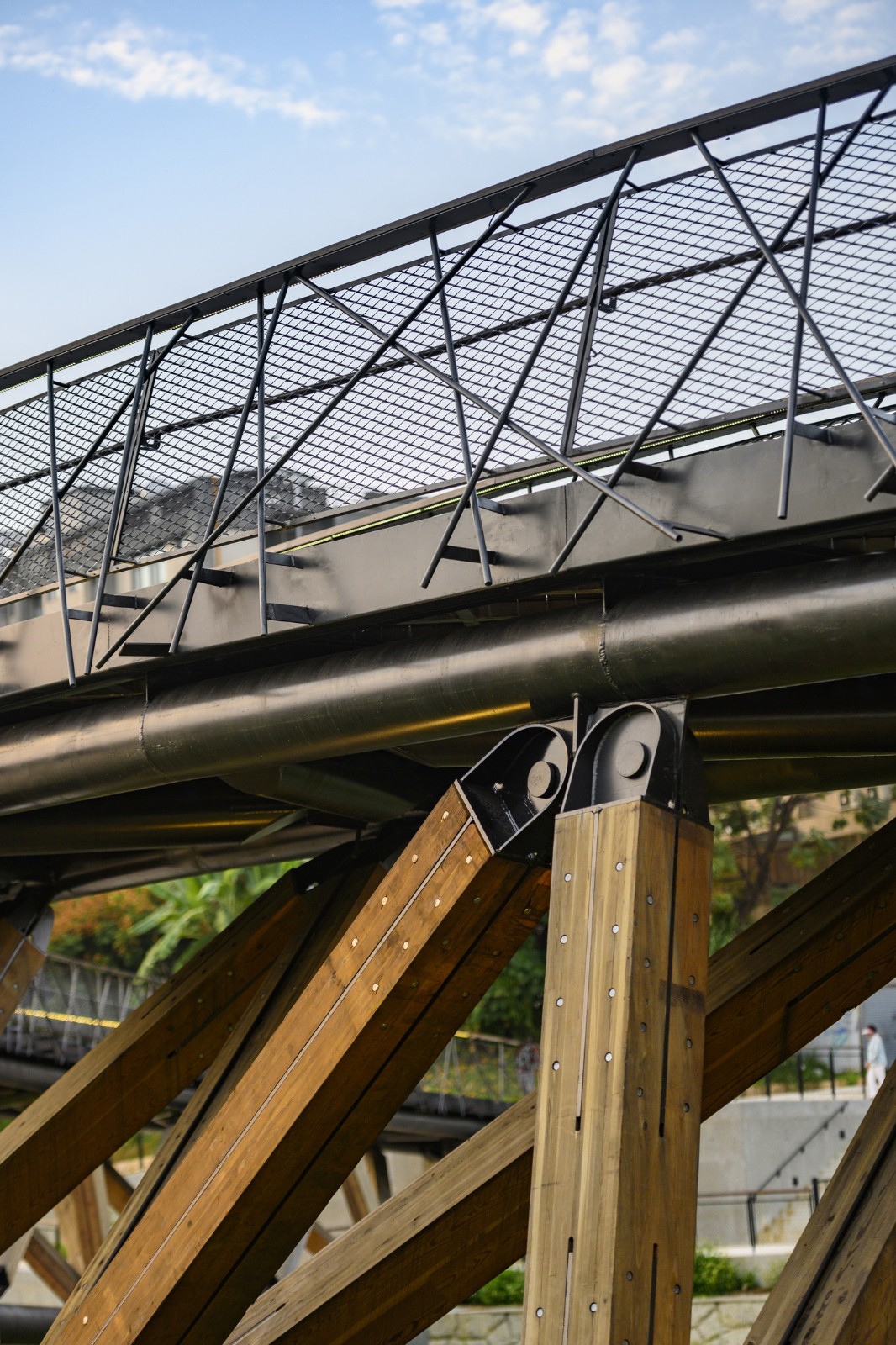

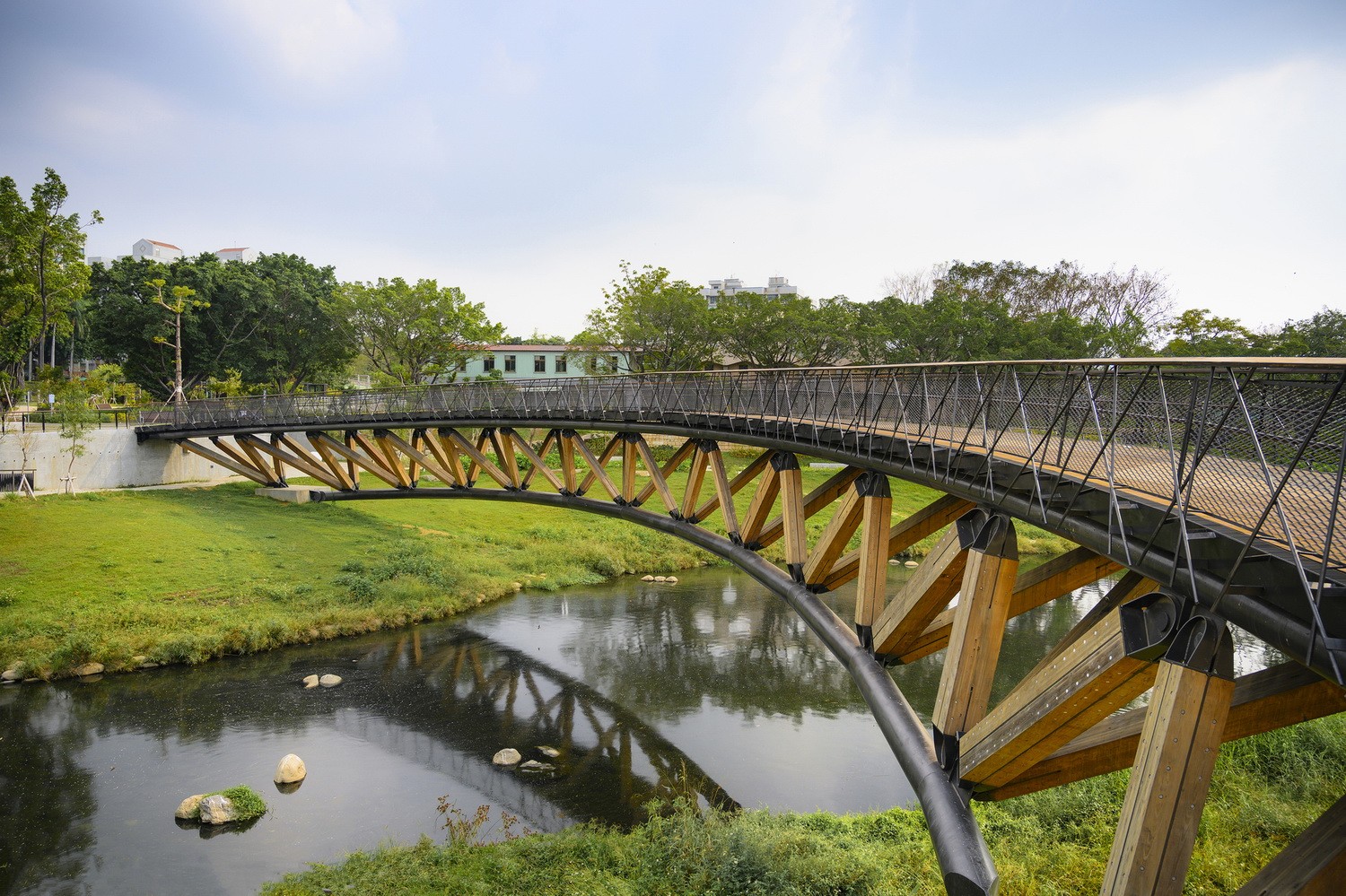

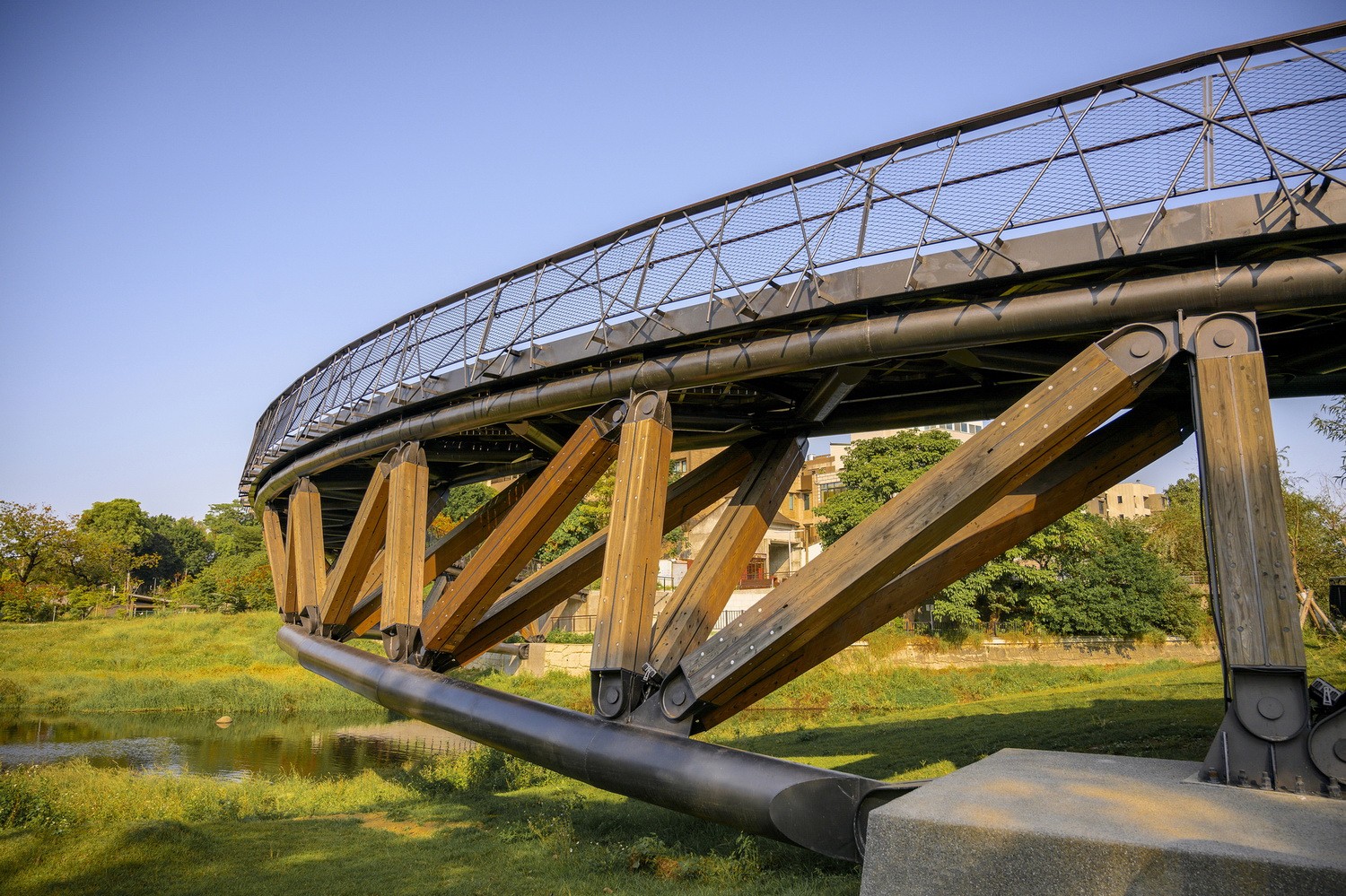

月見橋上層由鋼弦結構和正交膠合木(CLT)木樑組成,下層為鋼弦結構和不鏽鋼二級支撐結構。橋體的總跨度約為 80 米。由於對橋下水路的要求,橋下不允許有柱子。設計的靈感還來自於對河岸兩側連接點位置的限制。這導致了新月形橋樑的想法。橫跨望月溪的小彎橋(曲橋)本身的形狀就像一彎新月。
集成材材料說明
台灣的氣候潮濕,木材含水率及防腐處理的控制是非常重要的,集成材的含水率可控制在15%以下,不容易發生製造誤差或變形而產生龜裂。而集成材的「單位重量強度」比鋼構或混凝土大,使得整體重量更輕量化。在材料上鋼構需要防火披覆或防火漆,集成材能在火災時本身的表面形成炭化層來發揮防火效果。在受熱變形上,集成材是進行100度以上的高溫乾燥後膠合的木材,導熱係數是混凝土的1/11,鋼構的1/350,因故集成材是比鋼構或混凝土更不受溫度變化的材料。
橋上的連接點是略微彎曲的(曲)。每個部件都有一個不同的形態,由其功能決定。橋的木樑採雷射切割而成,作為傳統建築材料木材的可變性和可操作性的一個展示。

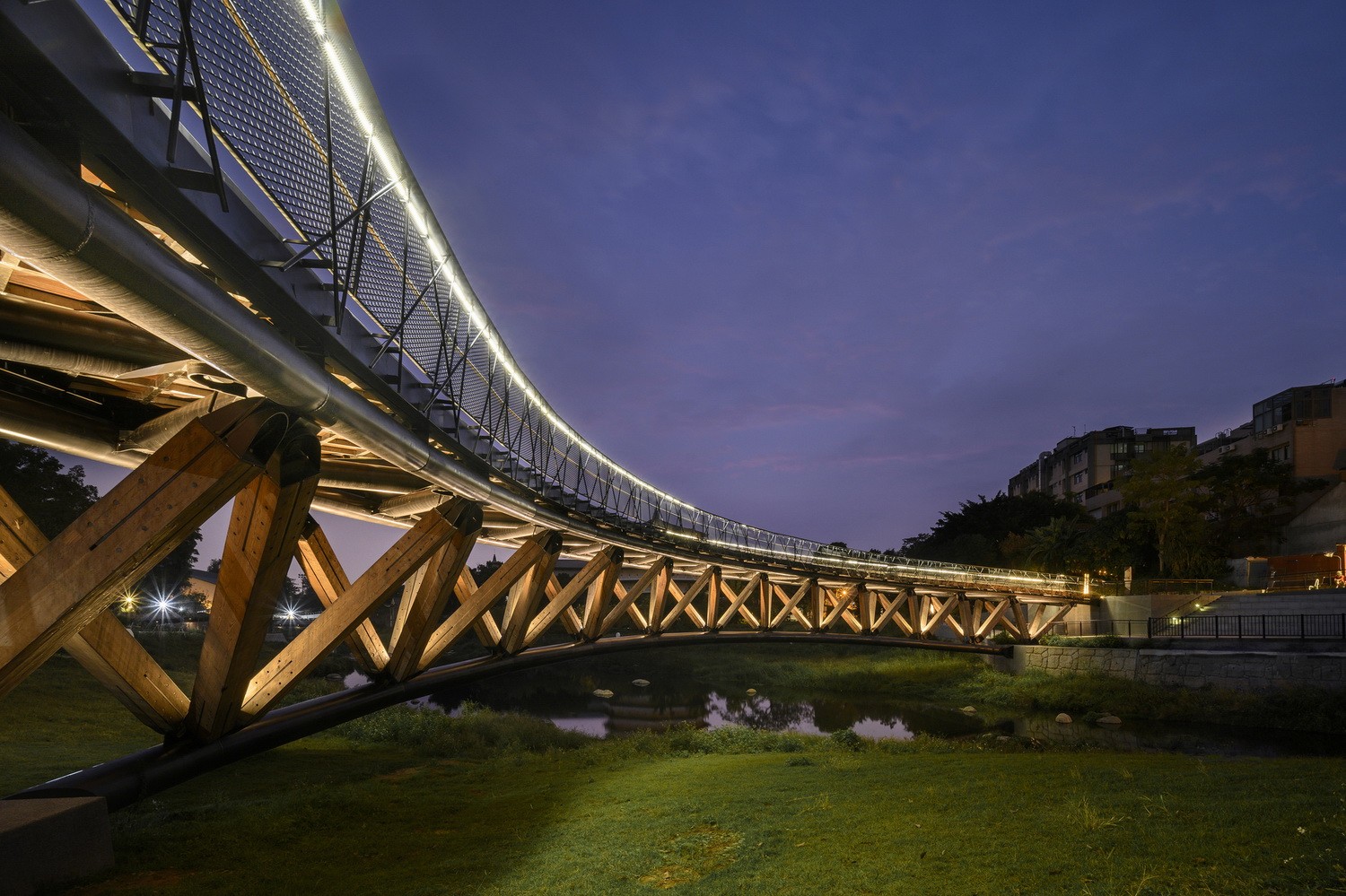

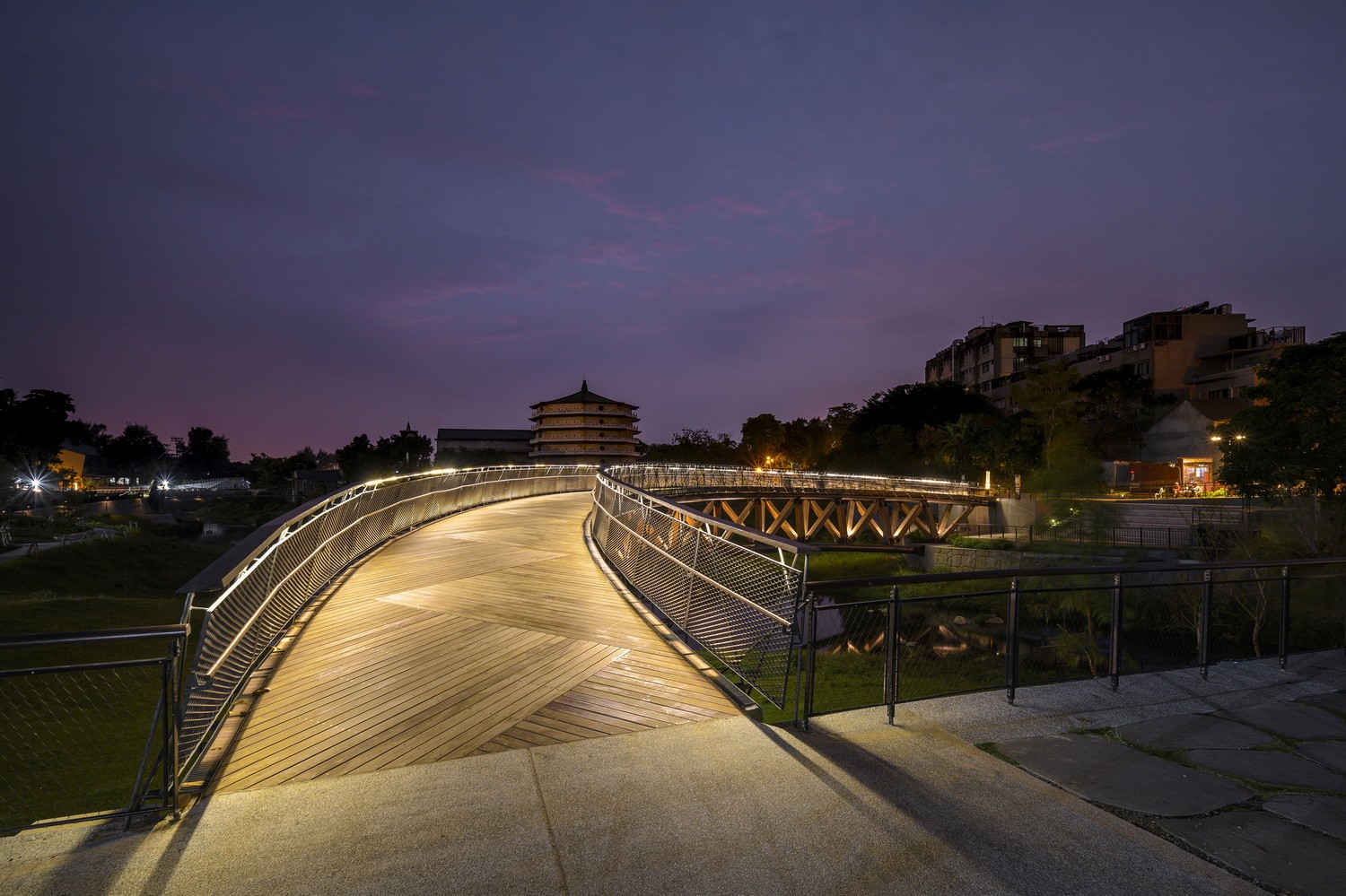

月見橋連接了河岸兩側的不同城區,同時延續了台灣古都台南以木材為建築材料的悠久傳統。於橋頂上看風景日夜變幻,再加上弧形結構本身的輕質木構設計,不僅給竹溪河畔公園增添了詩意,也增加了與自然以及當地傳統的聯繫。

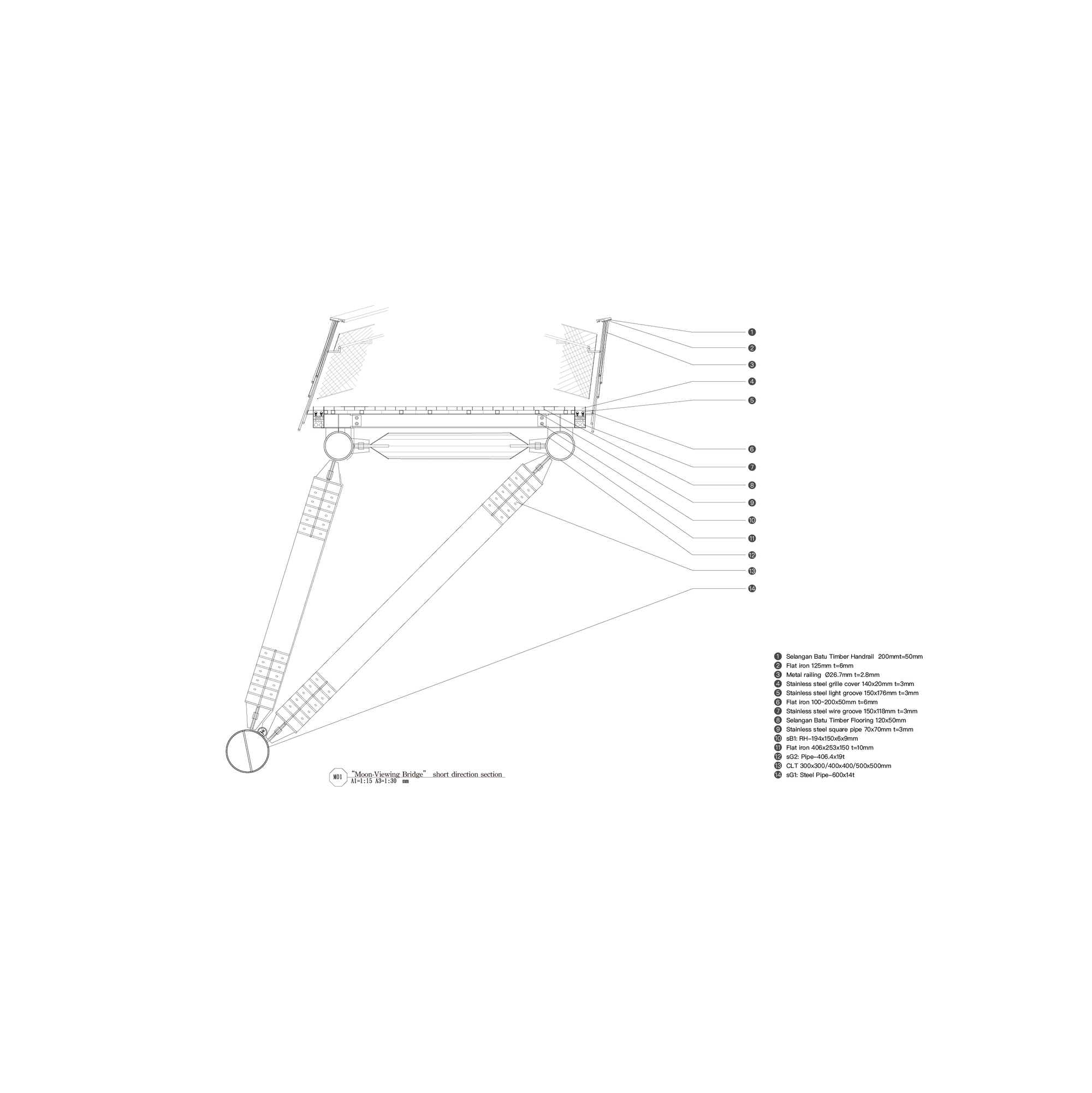

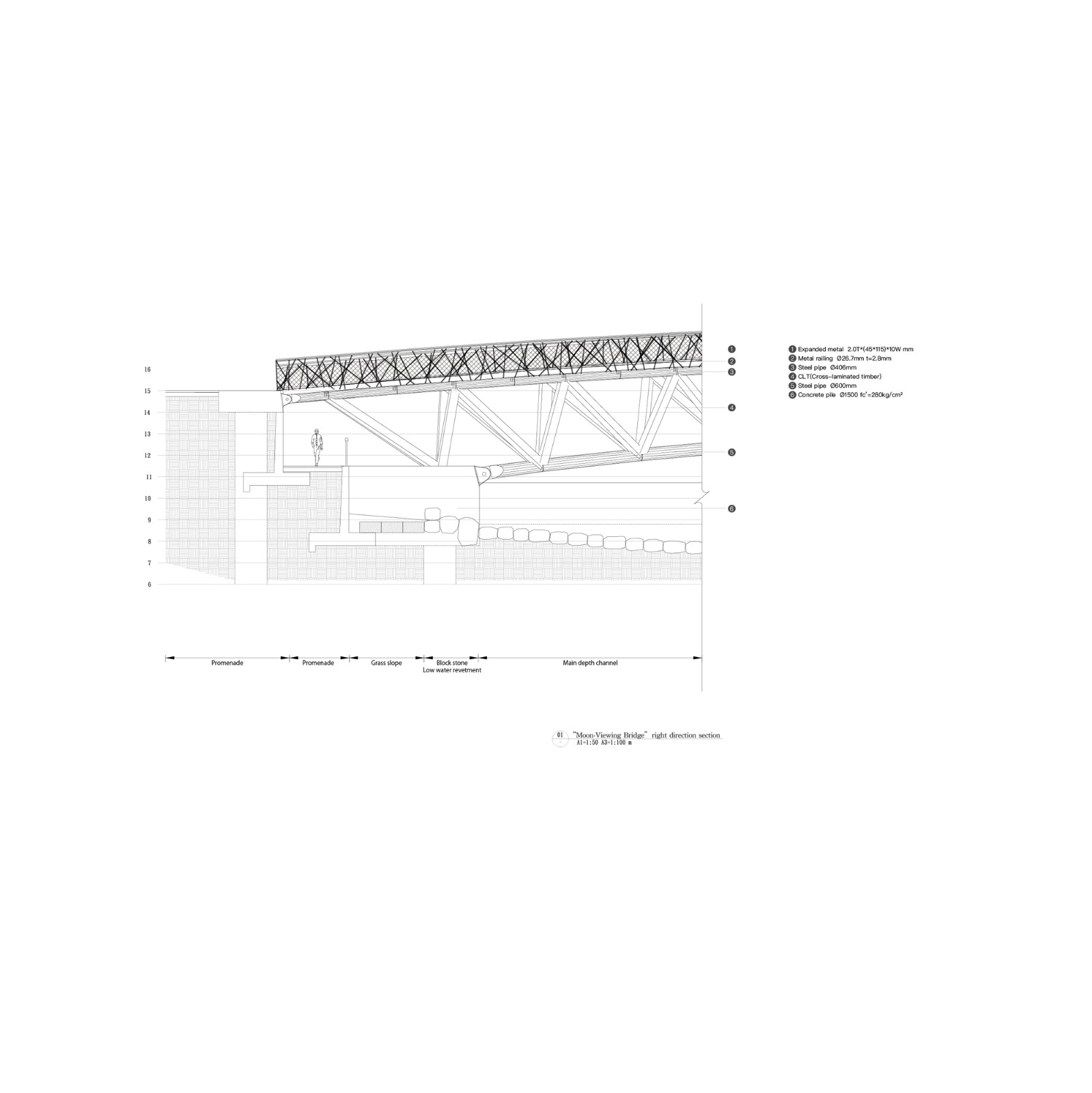

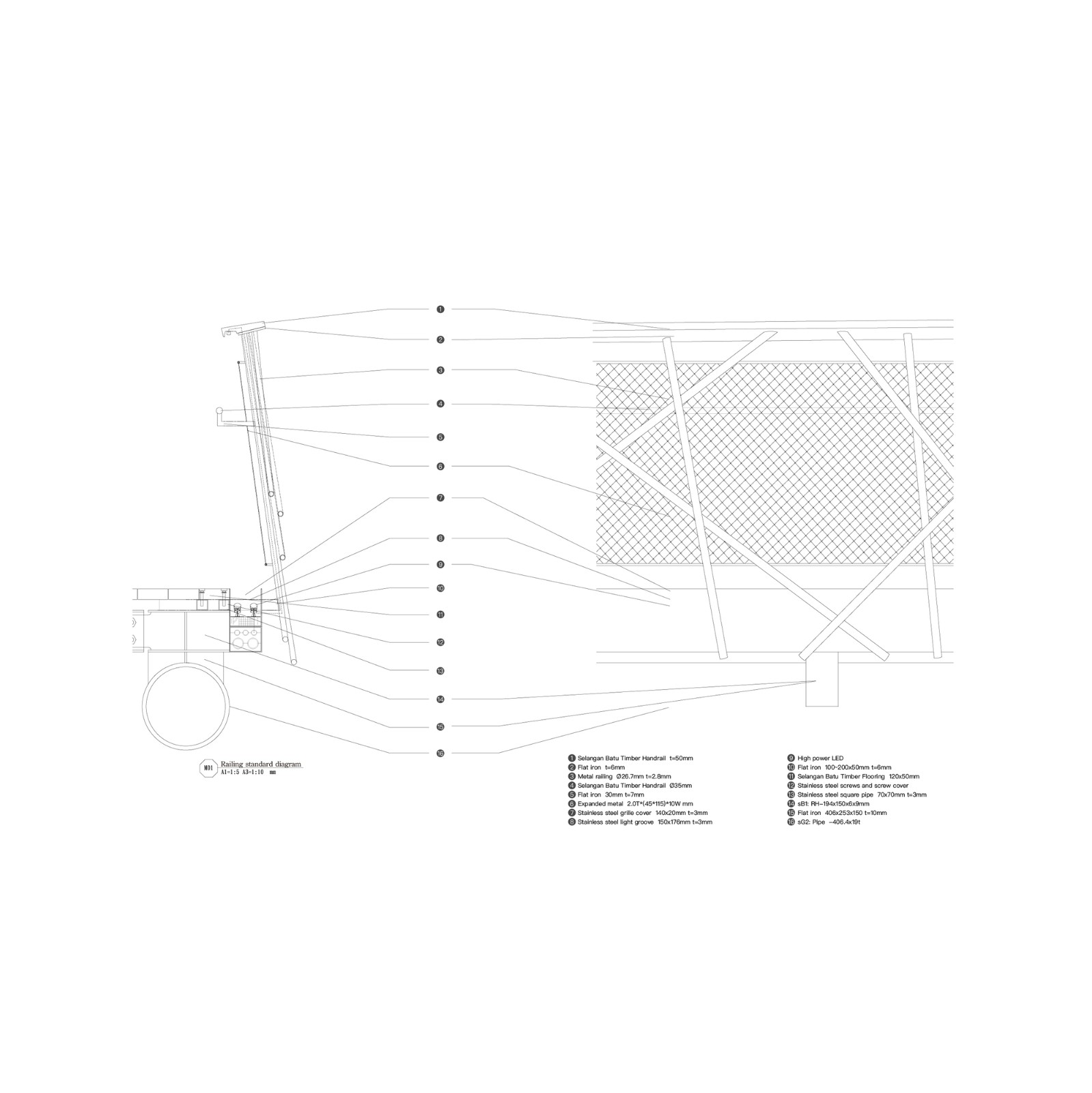

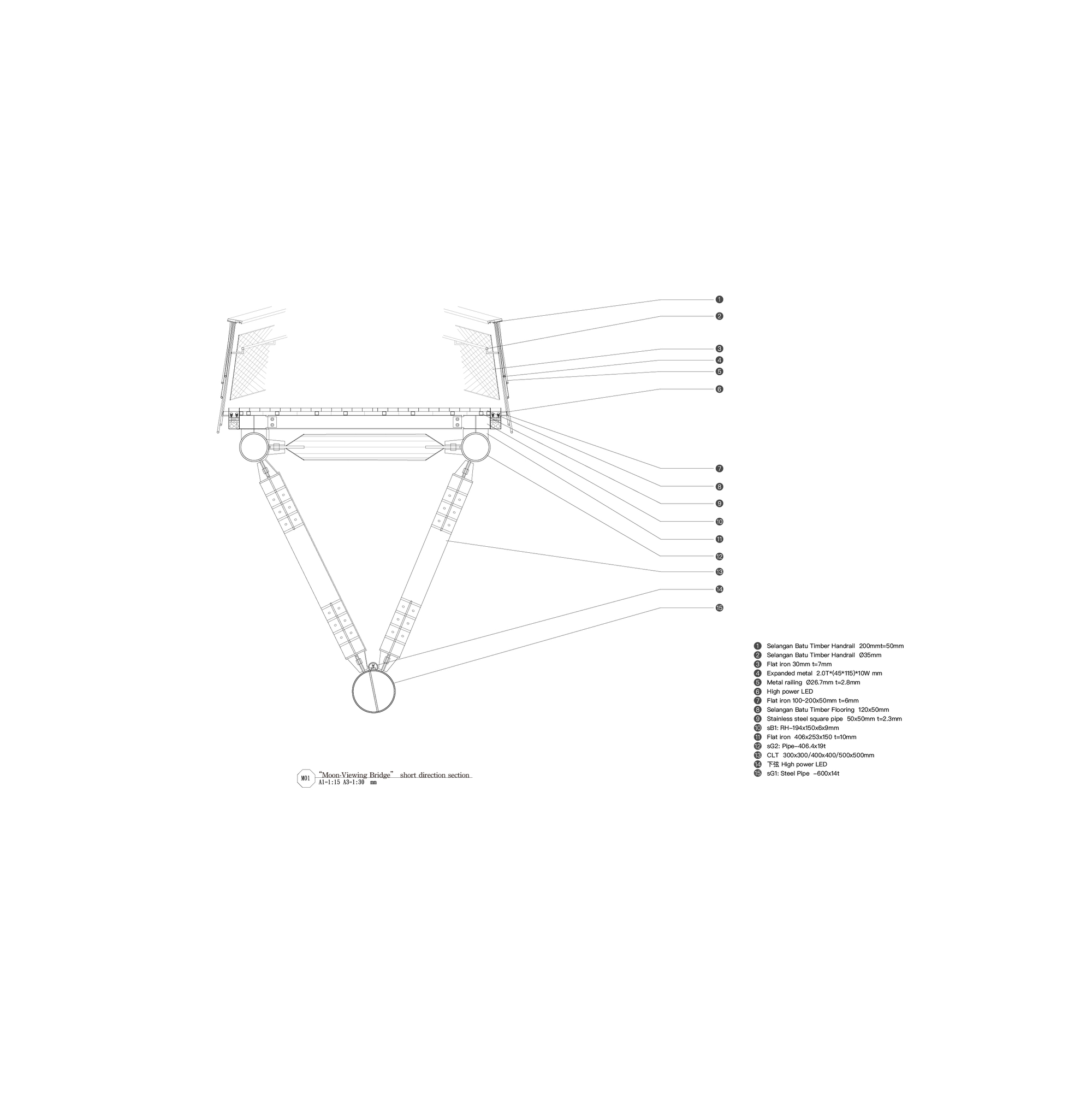

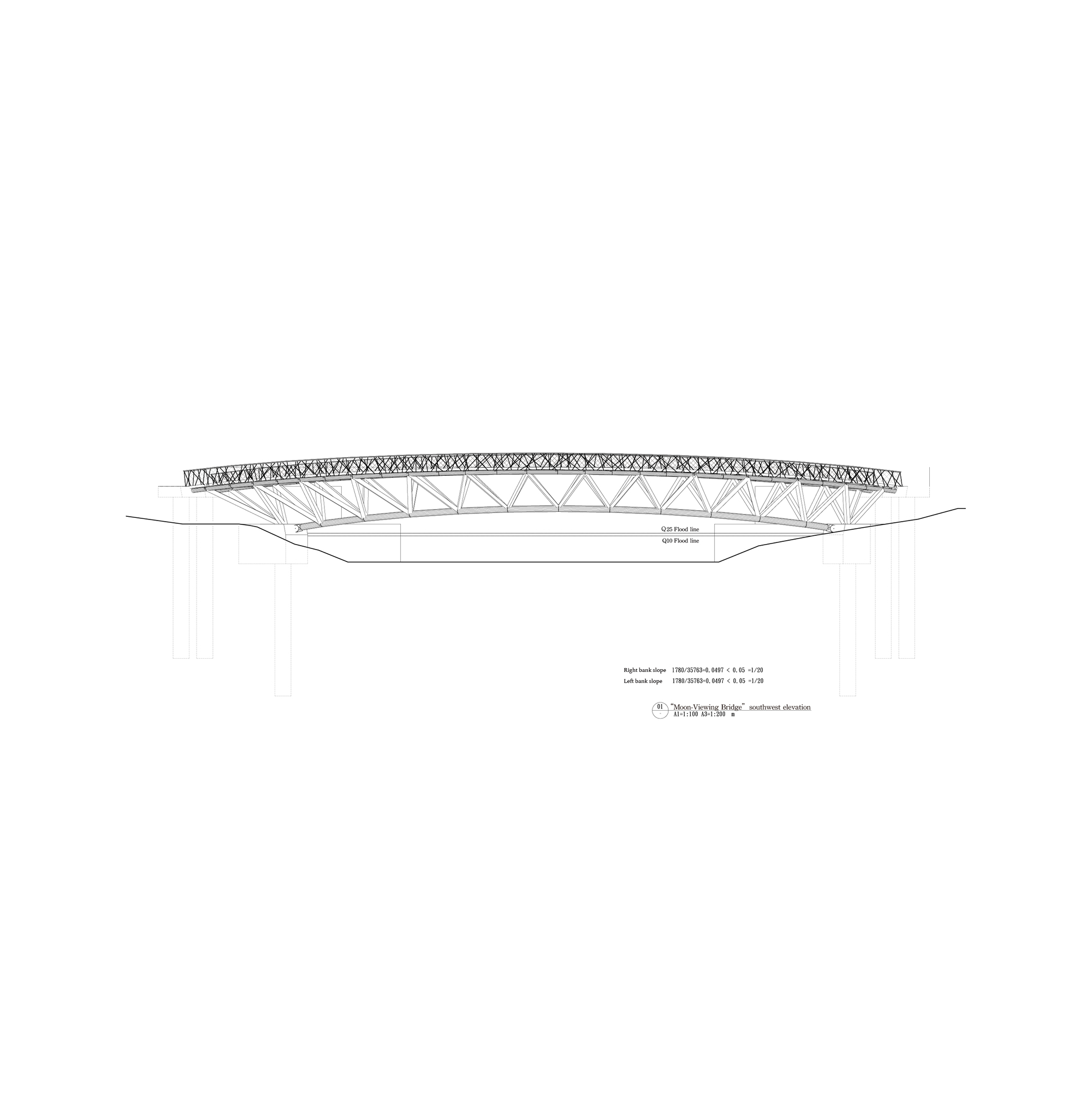

建築圖
作品資訊
作品名稱:台南竹溪月見橋
作品位置:台南市南區
業 主:台南市政府水利局
作品類型:CLT、木構造、橋樑、人行步橋(人與腳踏車通行)
建 築
事 務 所:文滙建築師事務所
主 持 人:張懷文
參 與 者:洪茂鳳、黃英展、林俊豪、楊欣蓉
監 造:Stantec美商傑明工程顧問(股)台灣分公司
結 構:冨田匡俊/冨田構造設計事務所
照明設計 :沈冠廷 /十田設計顧問有限公司
照明施工 :飛喜特科技有限公司
景 觀:綠波國際環境設計有限公司
施 工
建築、水電、景觀:唐億營造股份有限公司
材 料

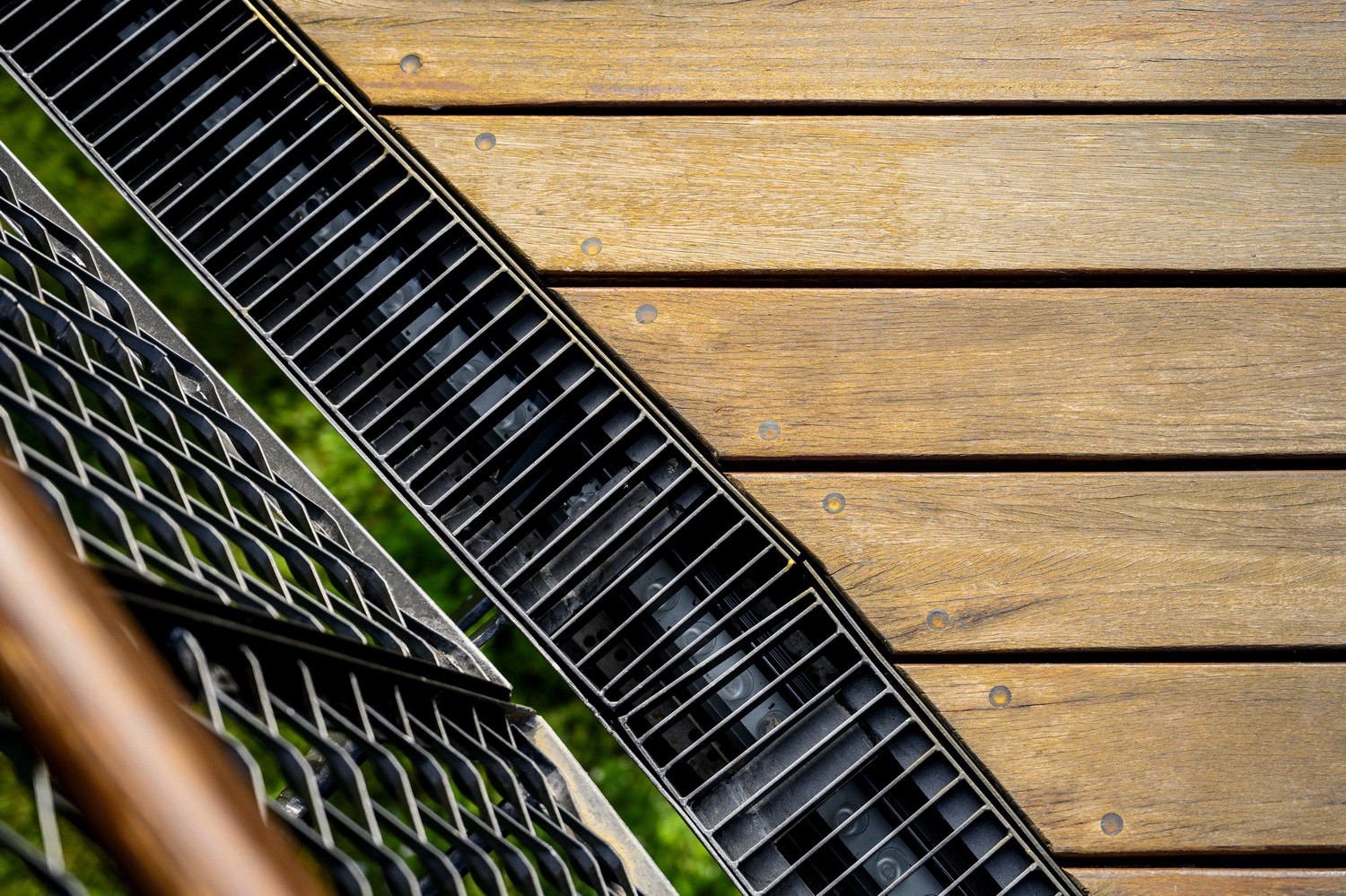

橋體:唐松集成材、鋼構圓管(上弦、下弦)、鋁擴張網(欄杆)、南洋櫸木扶手、南洋櫸木地板
基地面積:34,000㎡
建築面積:273㎡
樓地板面積:273㎡
造 價:新台幣40,860,000 元
設計時間:2016年6月至 2018年10月
施工時間:2018年11月至2020年7月
