為老舊建築提供保護屋頂,海南通德公祠/篆山建築

0
1235

龍吉古村位於中國海南的瓊北火山岩古村帶,依山就勢,五條巷弄為火山岩噴薄而成,村南邊的「通德堂」為明清建築,坐北朝南,四合院落,抬梁木石結構。

前堂石匾「通德堂」三字為海南清代進士張岳松所題。兩個老祠堂基本上已沒有屋頂,只剩下一些殘牆,在小樓林立、羅馬柱防盜窗琳瑯滿目的新村裡,顯然已失去了莊嚴的地位。

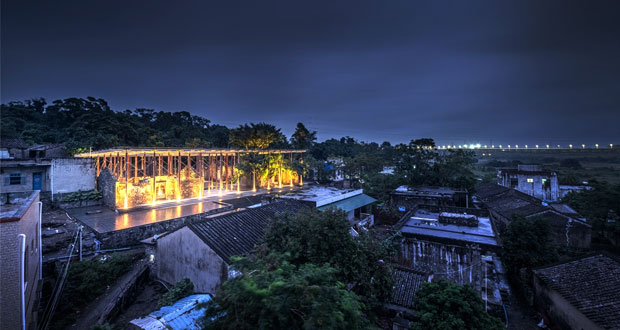

以「為老祠堂加冕」為核心思想,該作品引入柔性拉索支撐的鋼木框架體系,為「通德堂」「將興公祠」兩個破落的祠堂遺址建造了一個保護性構築物,使「族長」一般的老祠堂成為整個村裡量體最大的建築,恢復往日的榮光。

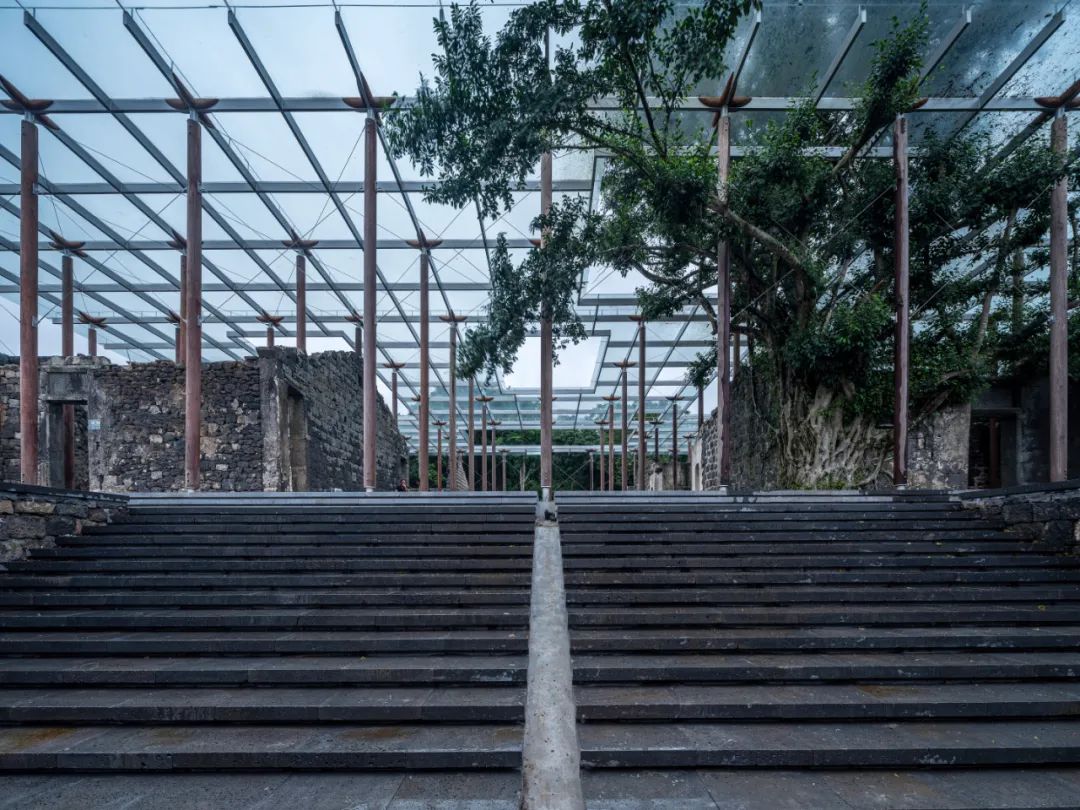

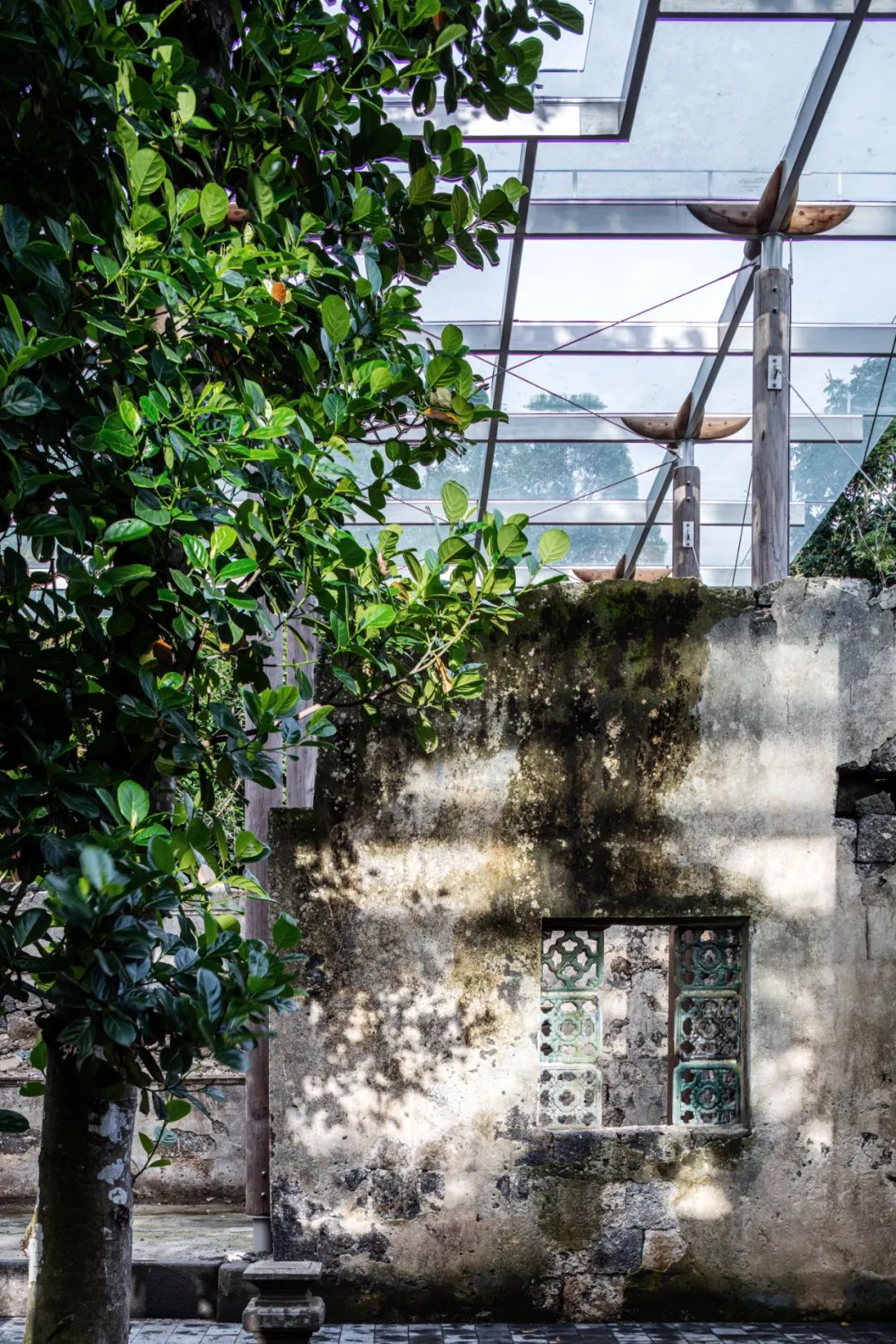

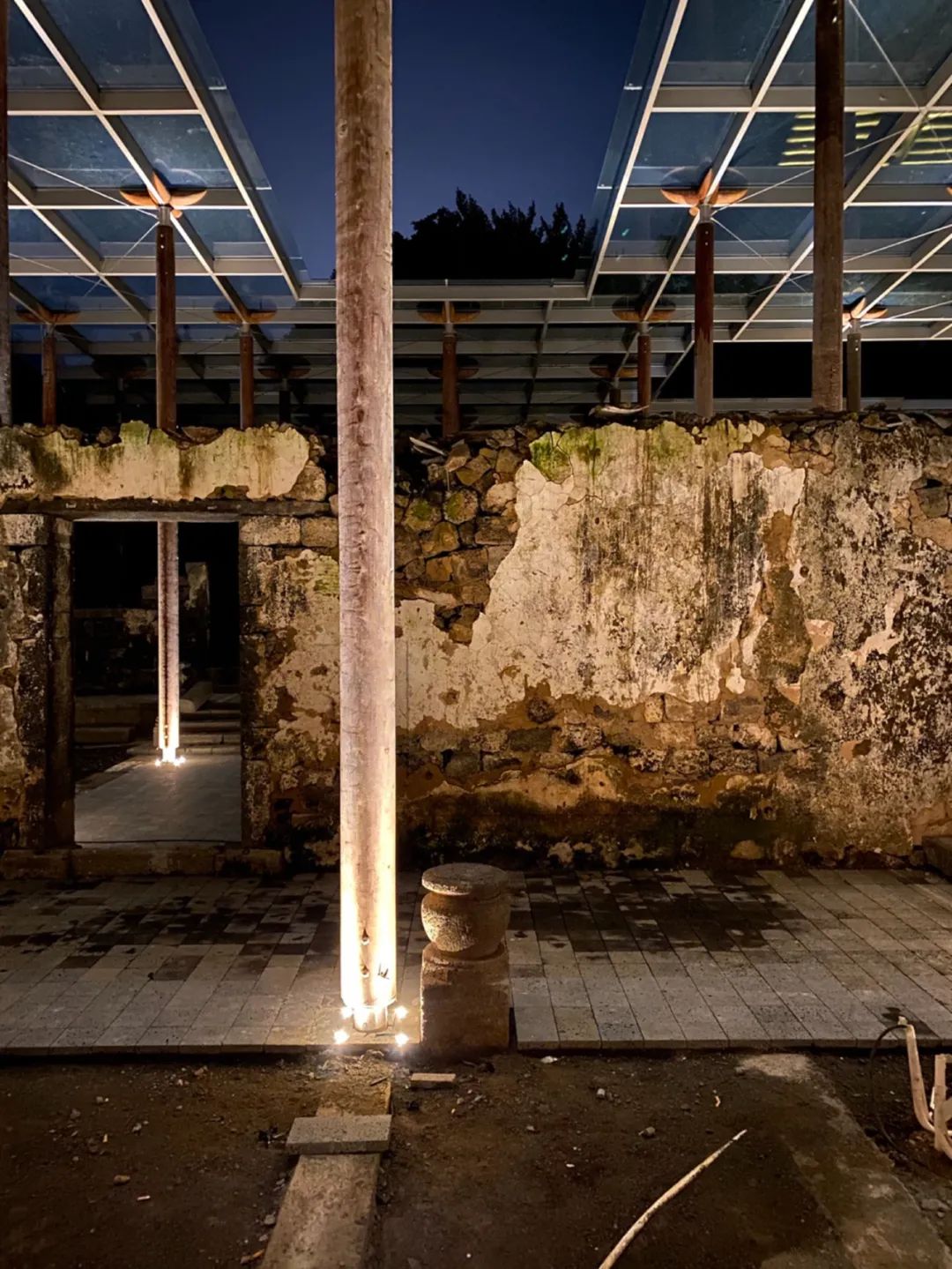

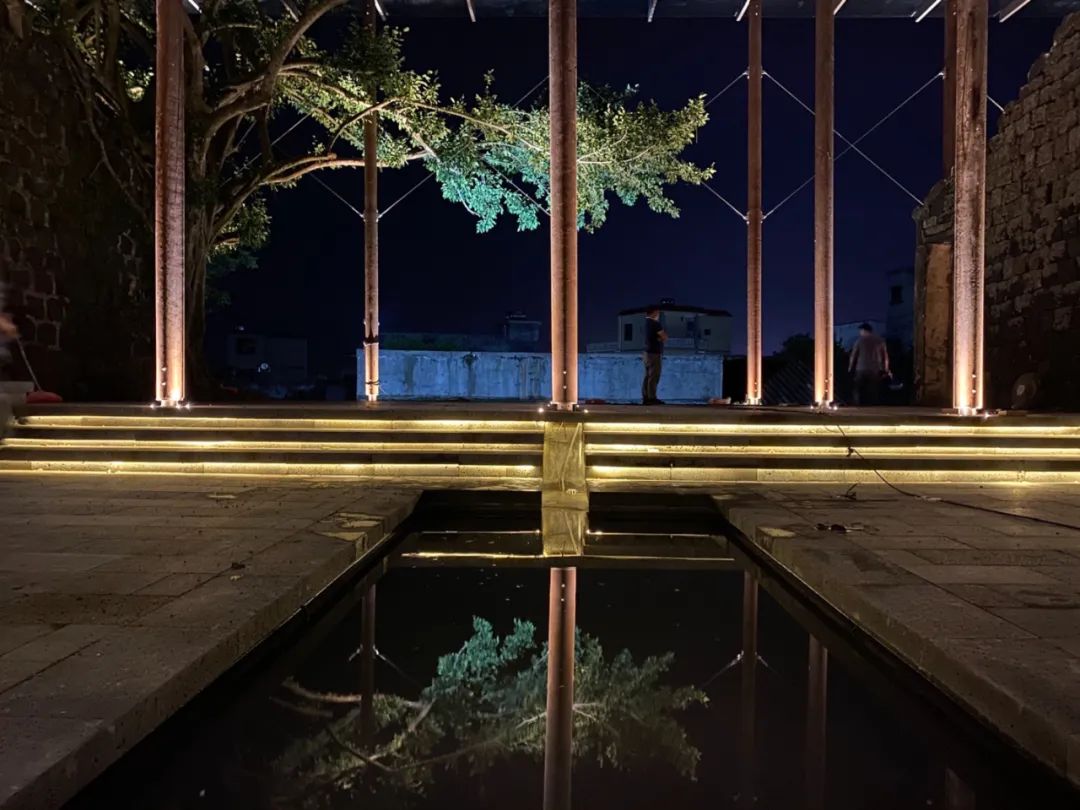

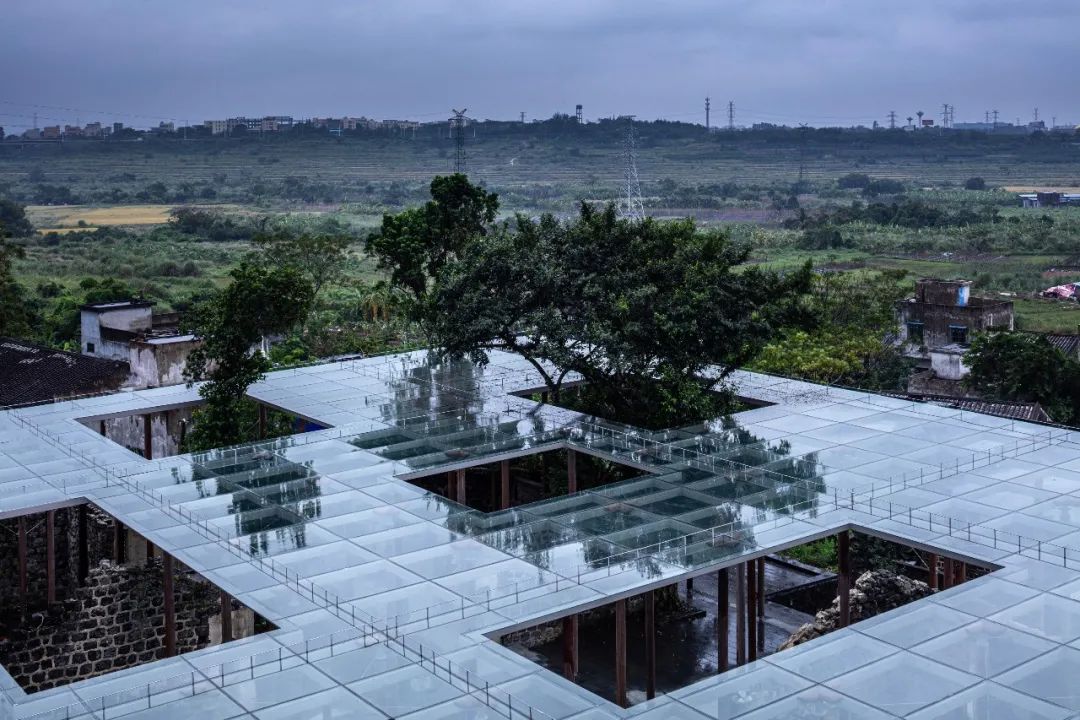

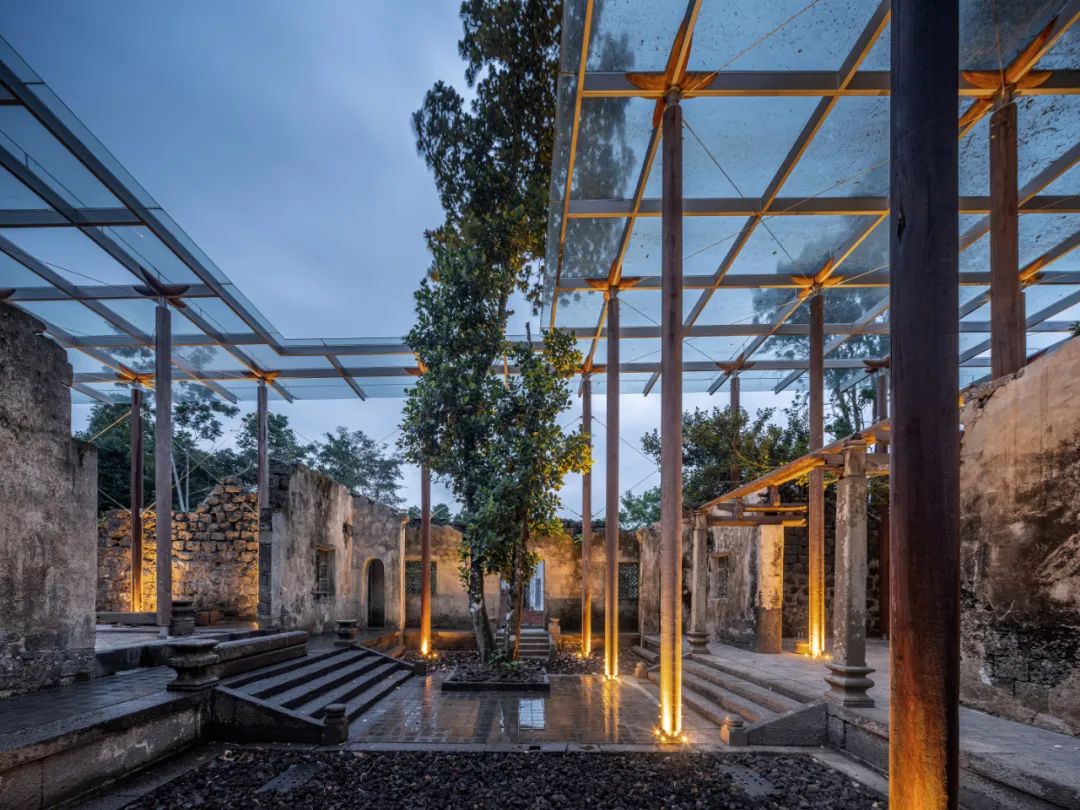

保留了原來祠堂遺址中的參天榕樹,用以遮陽,在斑駁的火山岩石牆上投出婆娑的樹影。新增的965平方公尺玻璃頂,彷彿一把大傘,為遺址遮避雨水。

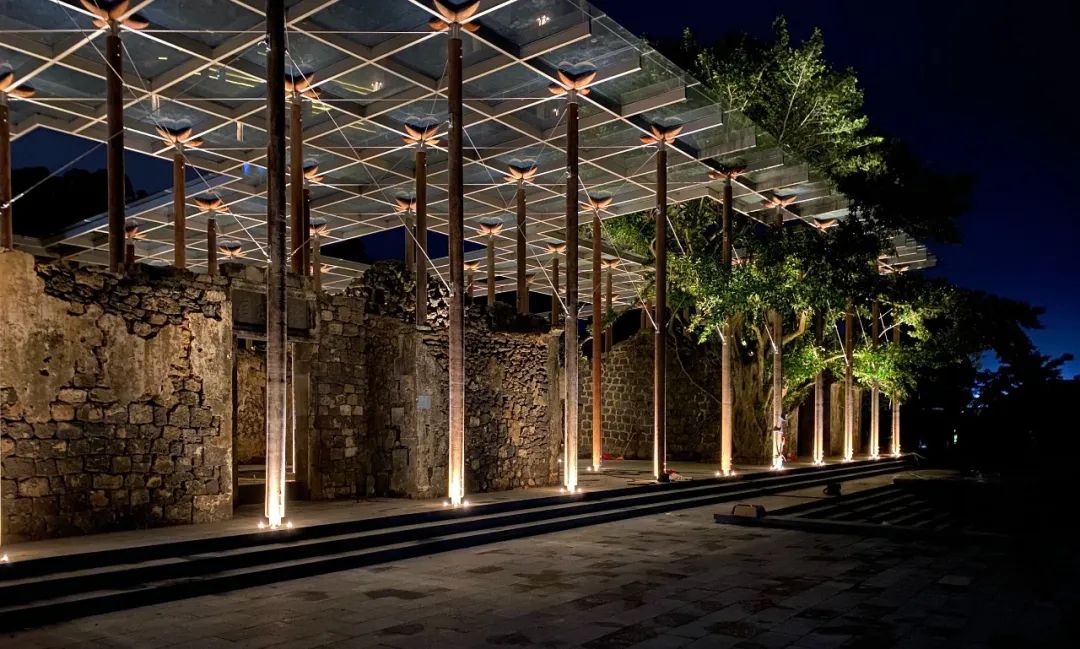

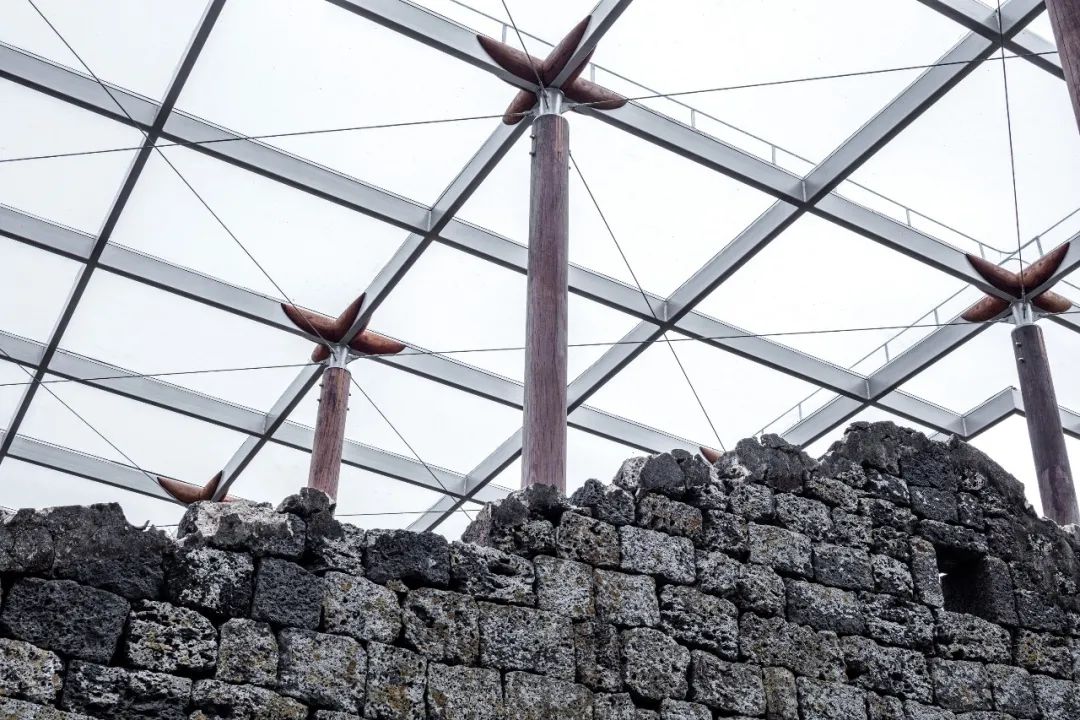

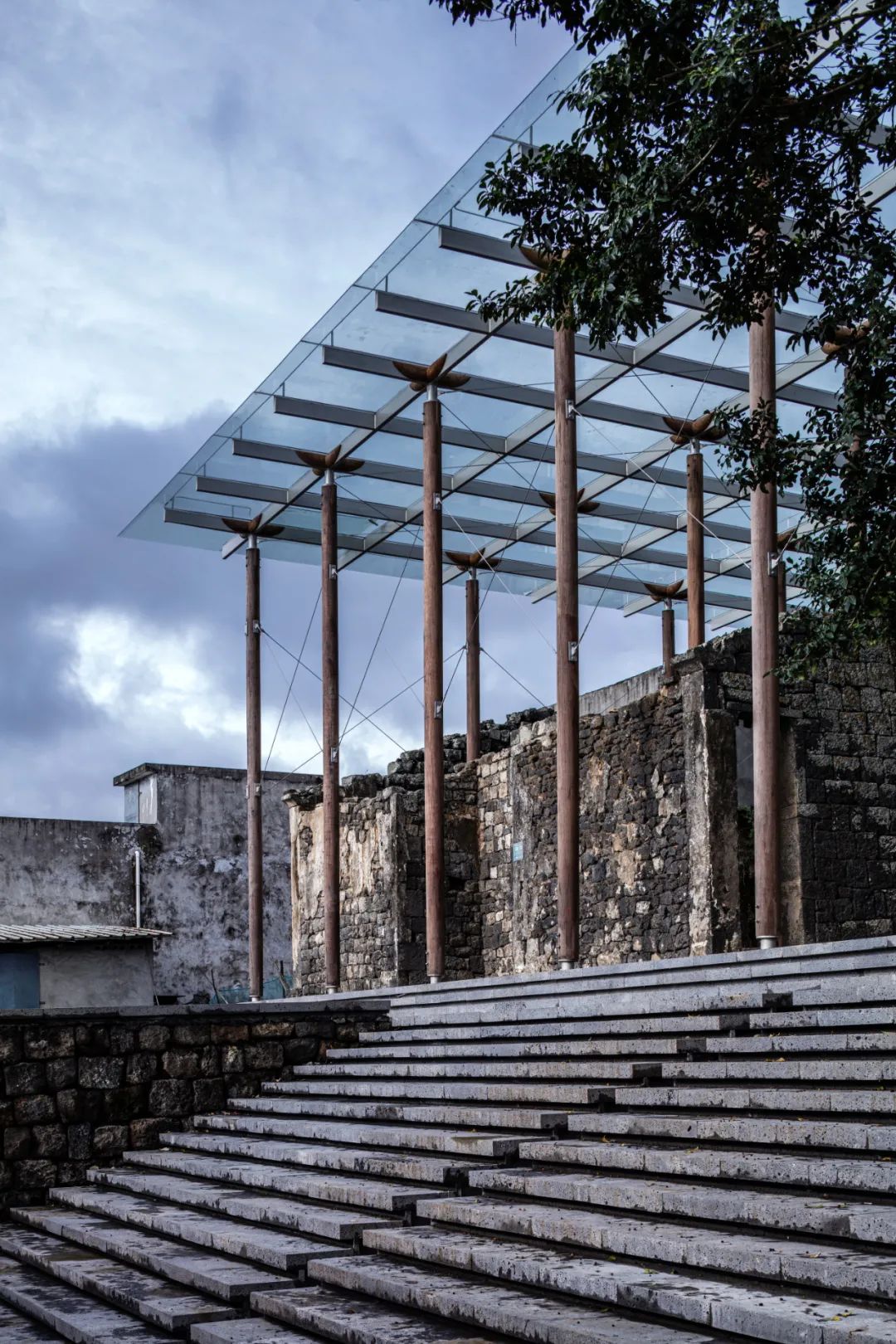

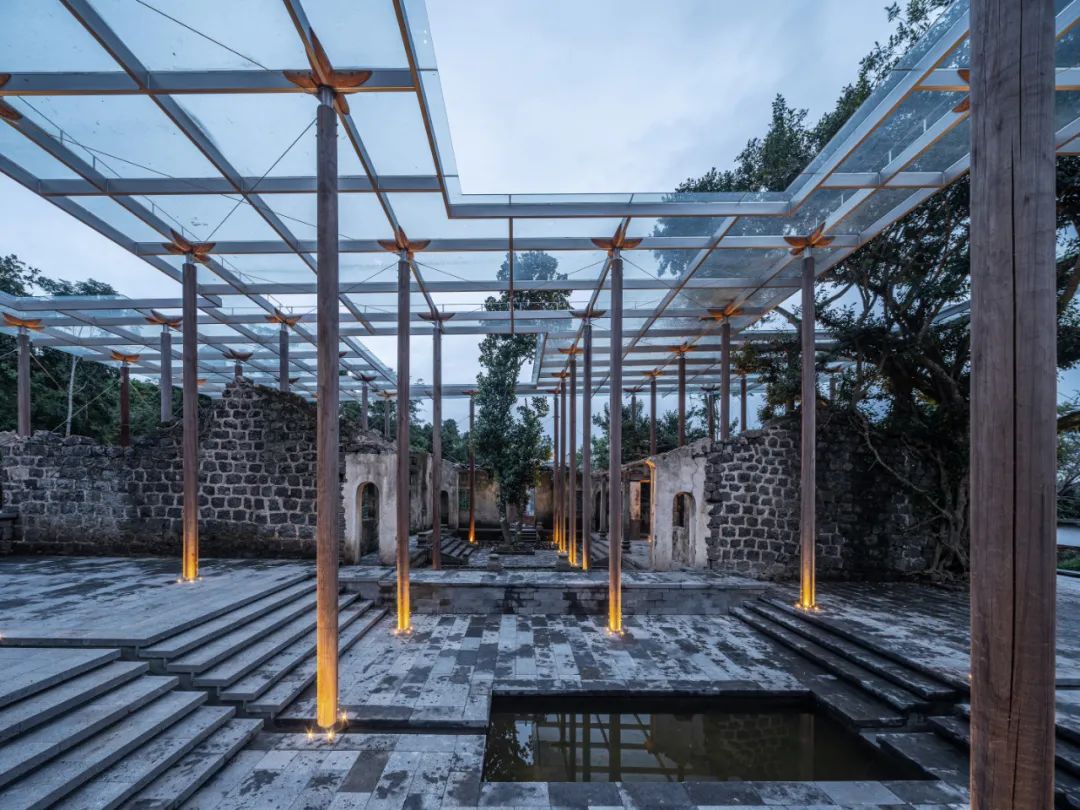

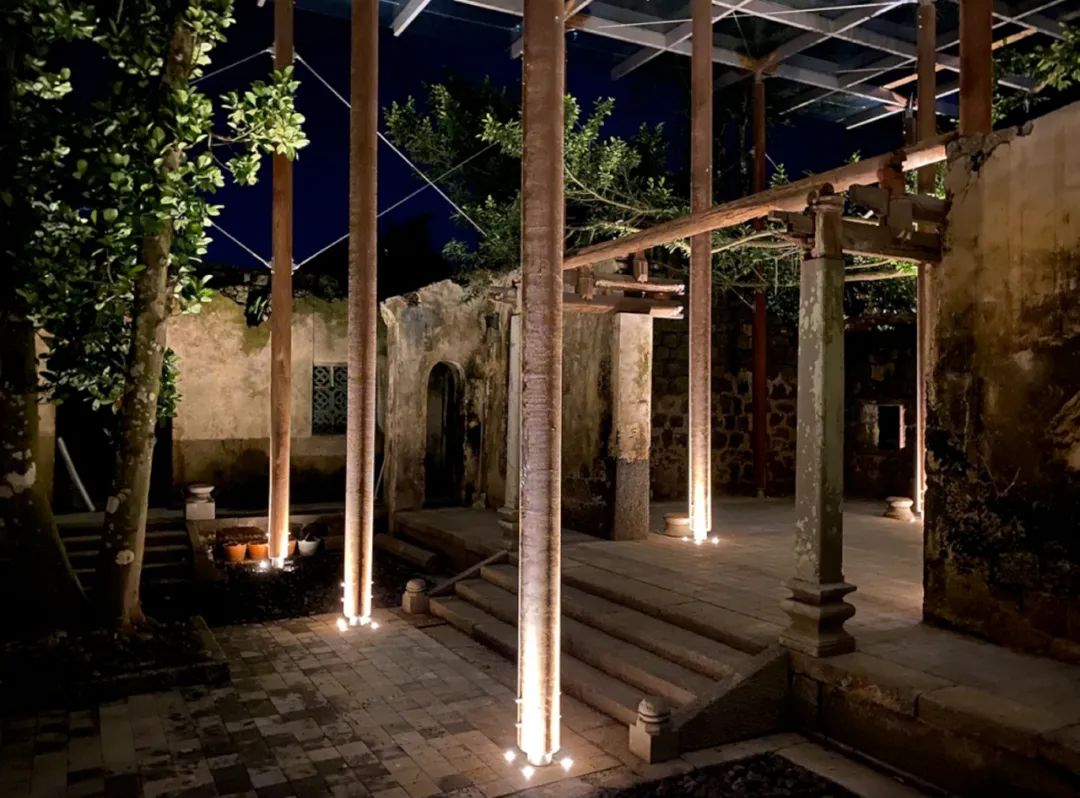

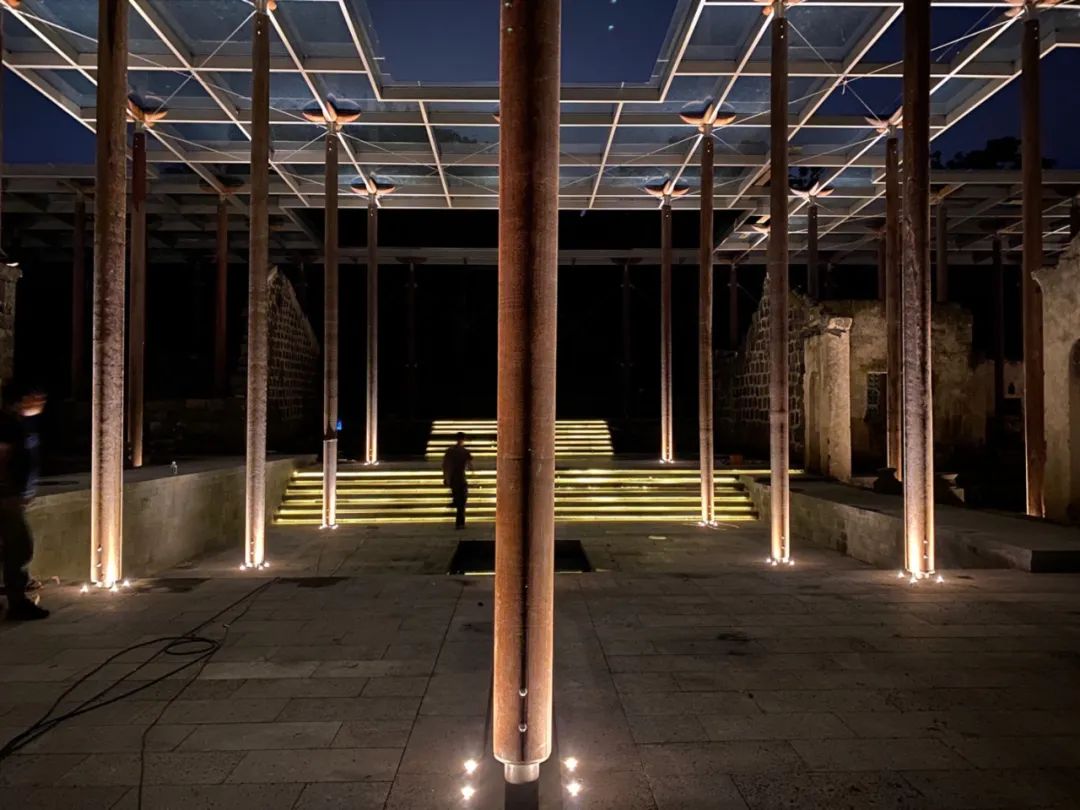

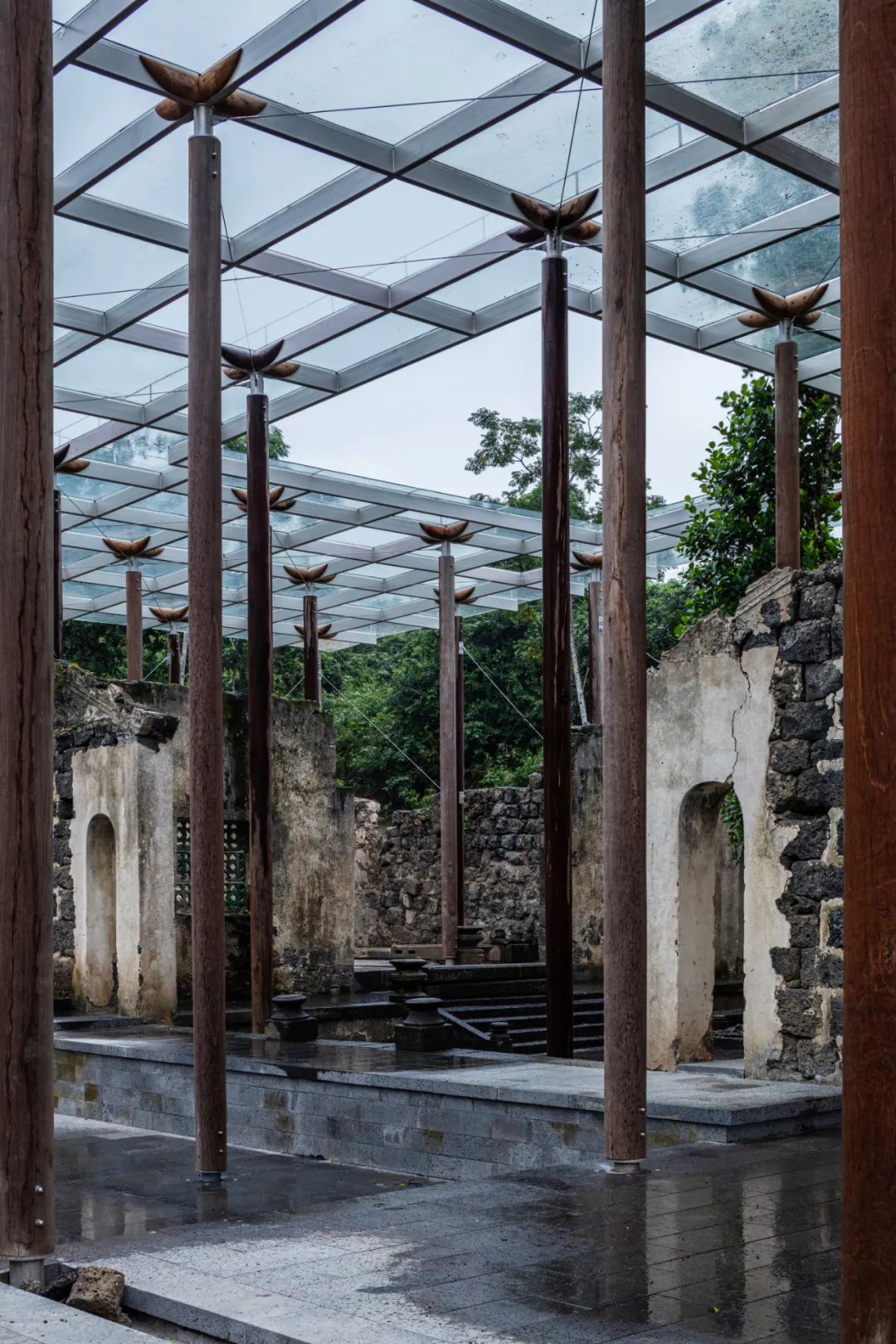

78根海南第一名木「坡壘」,形成柱陣,由鋼索拉結為一個柔性而穩定的結構體系,可在海島颱風之中守護老祠堂的周全。該作品實現了在較短的週期內,以較低的成本,為等級不是特別高的遺址建築提供了一種活化再生的設計思路。

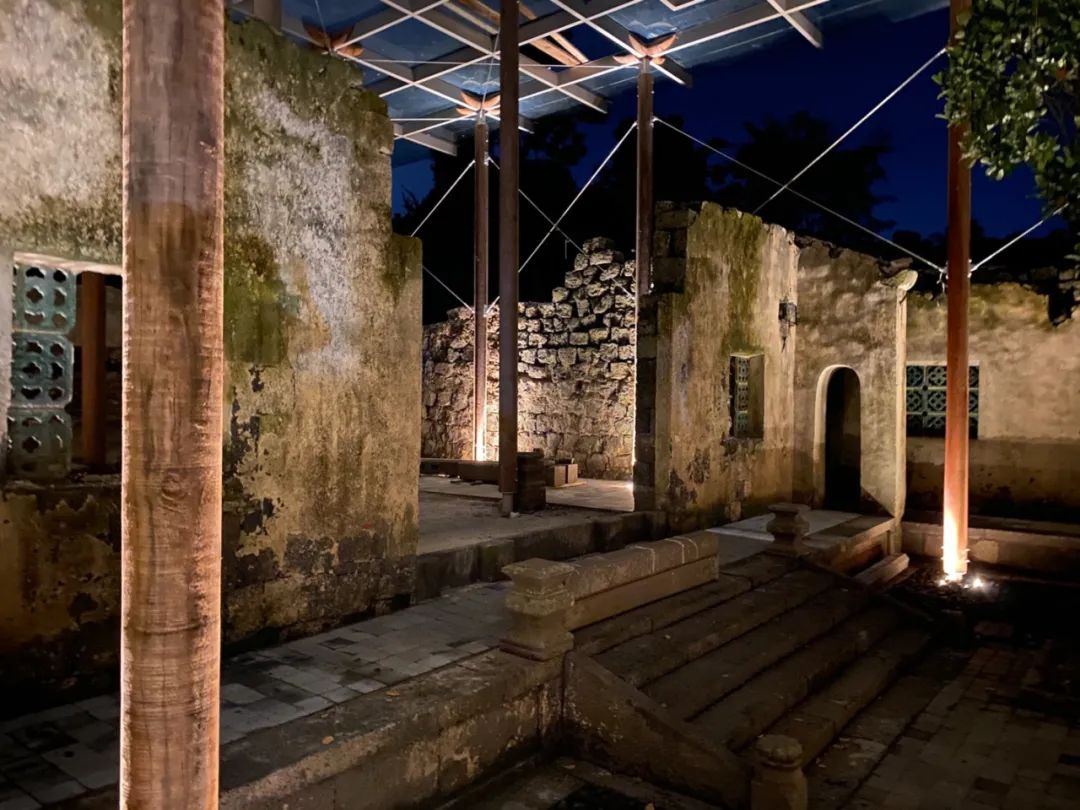

原址的火山岩砌體結構與其上的鋼木張拉結構形成鮮明的對比,是海南國際自由貿易島建設時期的文化對撞期的建築化表達。

作品資訊

作品名稱:
作品位置:中國海南省澄邁縣白蓮鎮龍吉村
建築設計:篆山(上海)建築設計有限公司
竣工:2020
總樓地板面積:953平方公尺
主持建築師:葉曼
攝影師:陳銘,葉曼
設計團隊:葉曼,萬朋朋,高一明,谷依琪,黃剛等
業主:澄邁縣老城鎮人民政府
結構設計:付維舟等
機電設計:袁劍南,鄧明超等
施工管理:章寧,曾飛洪,侯敏勁,劉志軍等
木構營造:徐詩意,馬啟明,汪洪根,錢東平,徐兆元等
鋼構帷幕牆:胡偉,白華軍等

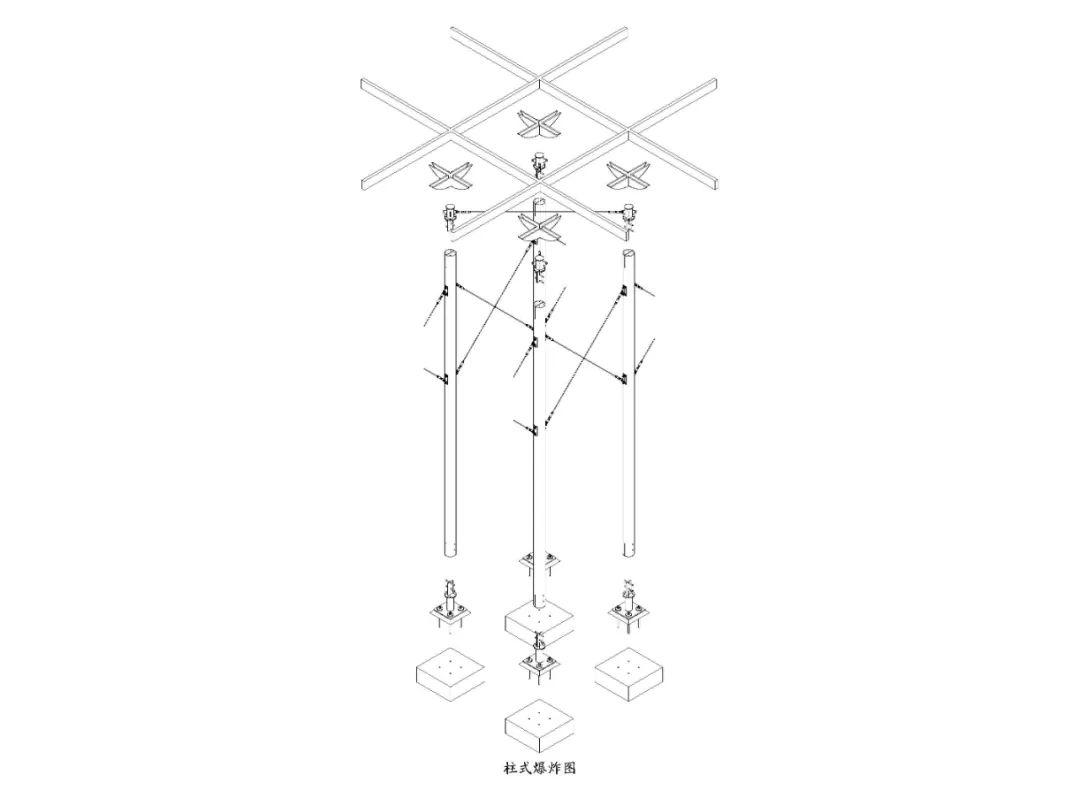

柱式等角透視圖

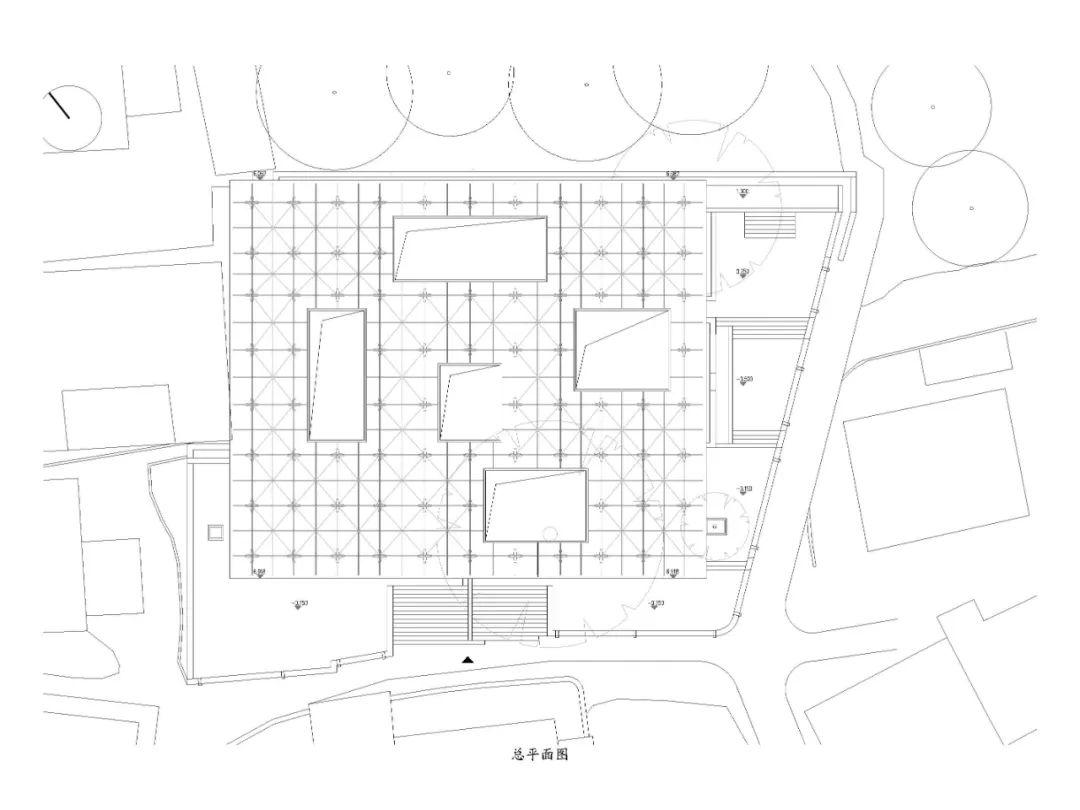

整體平面配置圖


地面層平面圖

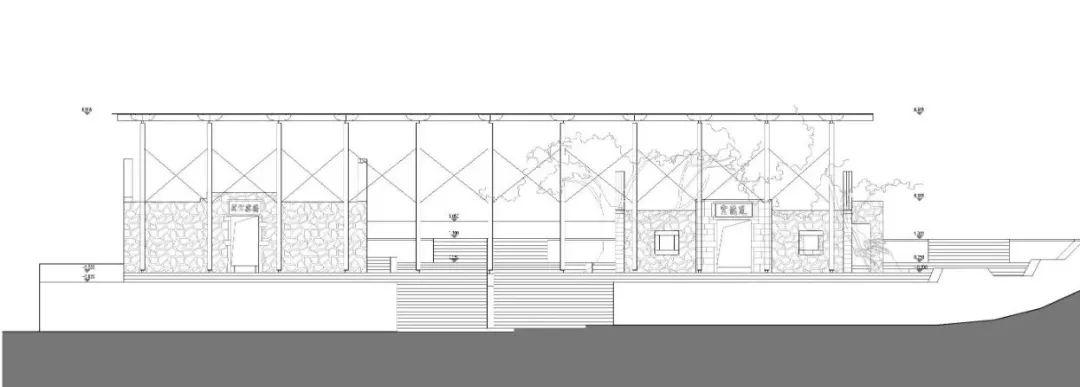

立面圖


立面圖

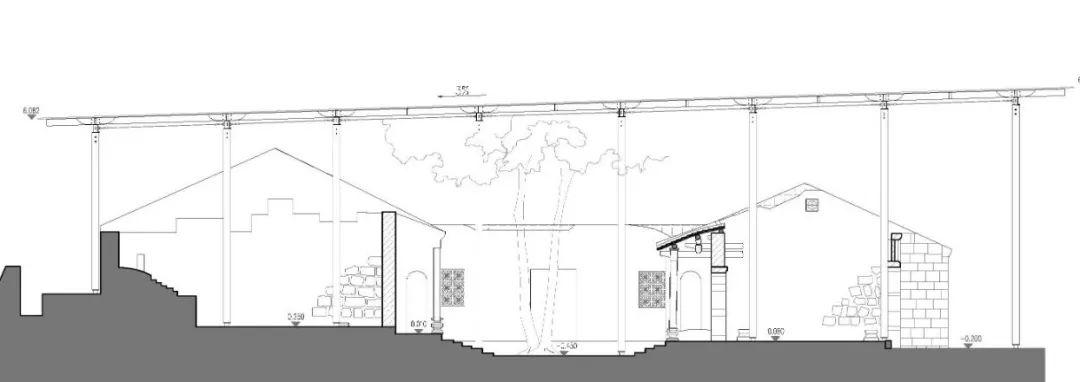

剖面圖

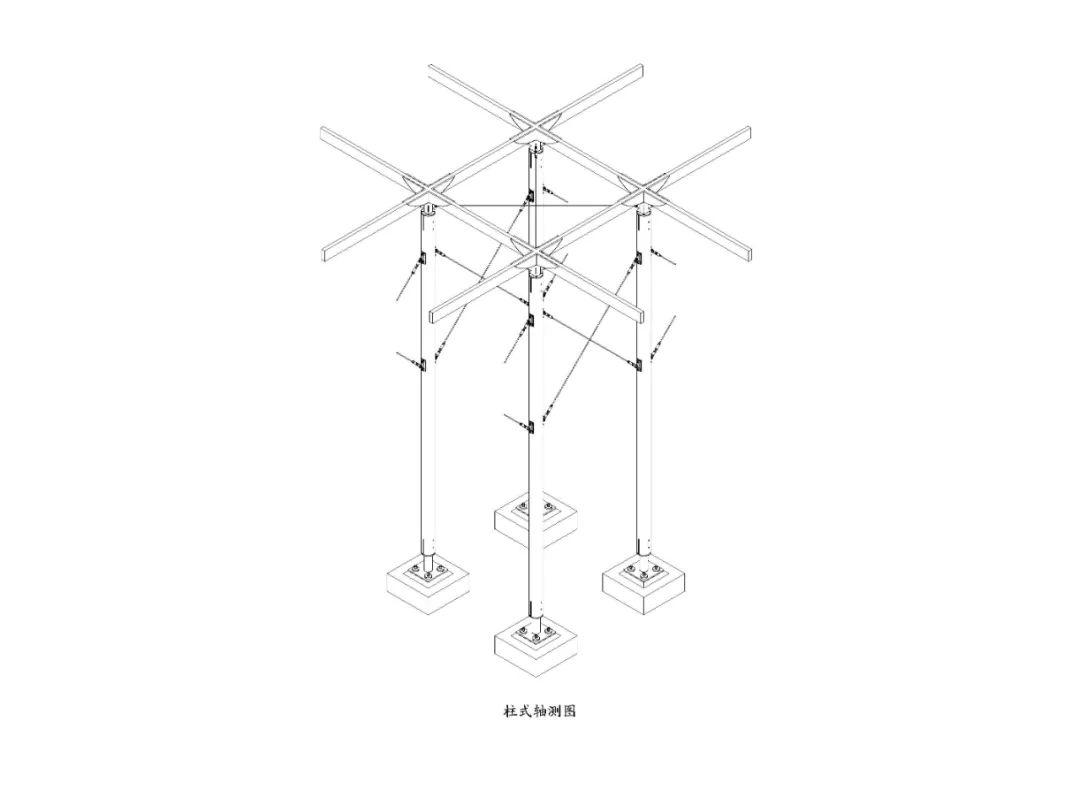

柱式等角透視圖
