極限運動場的結構之美,台南新化極限運動場/葉世宗建築事務所

0
1411

很少會去問它如何發生
因為花朵之美乃天生自然
建築也能如此被欣賞嗎
極限運動場是一種嘗試

設計概念:極限之美 — 探討建築極限的形式 表達極限運動的精神

一、視覺張力的聯想

空間的感動,主要來自視覺的刺激,又可概分為直覺的感性體驗及後設的知性理解。若置身空間氛圍,而能產生知性理解及感性體驗,則欲求的空間效果,可移情觀者,動人心智。我們擷取具體的意象轉化為空間,讓人們在知性與感性的體驗下,感受空間氛圍外顯的張力,透露著內在的抗衡而展現極限之美,展現風力抗衡構架的美感。

葉世宗建築事務所 - 新化極限運動場

〈一〉遨翔飛鷹

目光犀利的老鷹兩翼開展遨翔,其骨架內力與外在風力無時不刻地動態抗衡,所表現出的優雅﹙elegance﹚、平衡﹙balance﹚、順暢﹙smooth﹚,而不失力道的性格,正是我們在尋求極限空間的形式特質。

〈二〉展翅蝙蝠

靜置蝙蝠,如一顆倒吊的黑鐘乳,一但驚動,其翼面薄膜與骨架陡然伸展,形成強烈對比,關節受力抗壓具韌。

〈三〉健美脊柱

血肉之軀靠氣力驅動,透過肌肉傳達活動的需求。人體的健美,表現在肌肉與骨骼的交互運動,最能引起人們對「力與美」的聯想。

二、與大地相融

葉世宗建築事務所設計的「新化極限運動場」基地隔一座小山與虎頭埤相通,前方稻田廣茂、景致怡人。橫跨近百米的構造物,若能看似山中的一道彩虹,勾起人們對山林自然的美好經驗,將能默化人為實體對環境的衝擊。

葉世宗建築事務所 - 新化極限運動場



構成

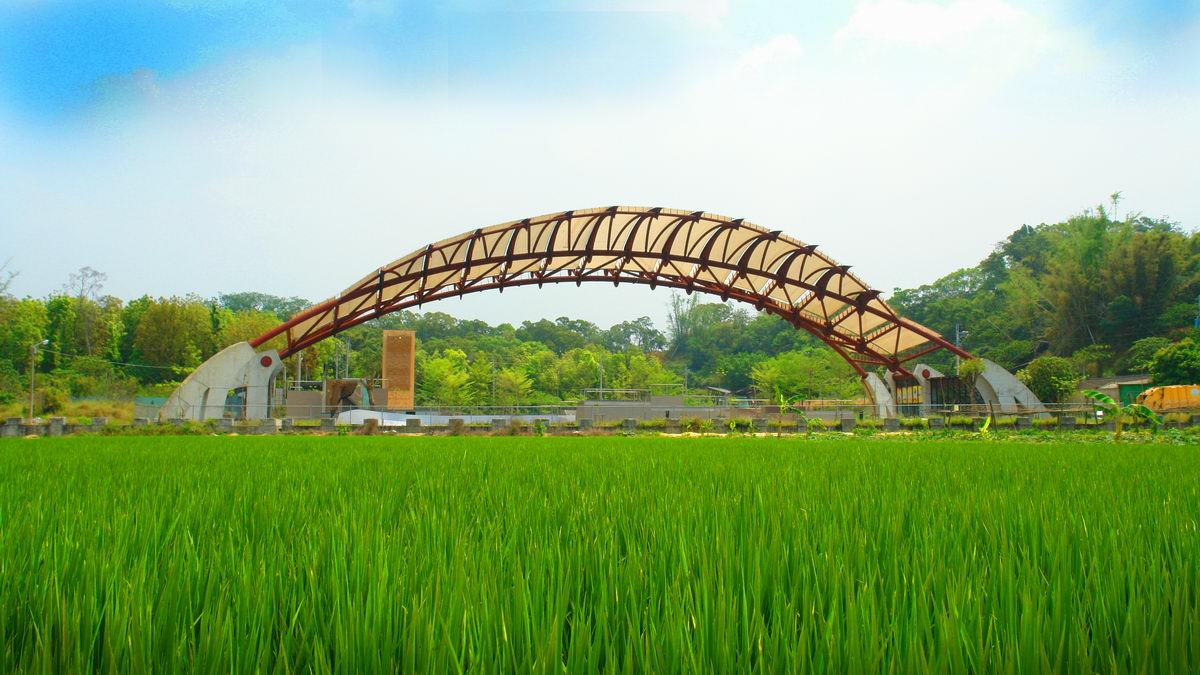

結構形式如一座拱,本體建築橫跨近百米,兩翼伸展最寬達31米,極高點20米,以三根直徑60公分的鋼管為主結構脊柱,中央脊柱末端叉開,分由兩道剪力牆支撐形成一個弧形空間,基礎由兩端各八根深達11公尺的基樁構成。

挑戰鋼構築極限

「初生之犢不畏虎」,看著這棟建築物組立完成之際,才感受到設計當下的「大膽為之」,更領會到設計圖、模型與現場施作之間所需的整合之複雜程度。

1﹒3D 施工圖

鋼構架乃三度彎曲,無法以2D的施工圖完整表達,端賴專業廠商之「3D施工圖」的廠鑄圖,才得以順利標示尺寸,拆圖定料。

2﹒構建繁複、雷射切割

二翼各13片肋板,最長一片達13米,另有二百多片不同尺寸的加勁板共四組近千片。為頂膜排水,主要脊柱上方加勁板均須切割漏水孔。廠房內滿佈各式編碼鋼板,拜雷射科技之賜,才能切割的如此圓順。

3﹒工廠預組、確保準度

完成所有零構件,為確保未來組立的精確度,先在工廠旁農地假組立,工程之浩大令人動容,高約15米長約40米的架構,預組整體的一半後,全部拆卸下來再預組另一半,再拆卸。

4﹒現場組立、小心翼翼

雲林崙背鄉運到台南縣新化鎮,現場由兩端同時組立,以至中央頂端塔接費時約45天。監造過程興奮異常,卻也不無擔憂,工人從未有過這樣的營建經驗,卻多感非常有趣,也願接受挑戰,很多情況極易釀成意外,唯有小心是工地安全的上策。

5﹒ 組立完成、拆架收工

拆除假設支撐,建築物終於要獨立站起,拆架那一剎那最驚心動魄,雖然結構技師精算過它的安全性,也經過多重勘驗,仍難免拆架當下內心 的顫抖! 空間的構成是中性的,產生的效果卻是感性的。如何表達空間的極限,引發視覺的張力,進而明示極限運動的精神,是葉世宗建築師事務所這次設計的一大挑戰。

‧極限 ── 來自破滅前的一剎那
‧極限之美 ── 一種內在動態平衡的臨界審美

專業廠商的重要

再精采的設計,施工圖畫的再細,若無施工技術及完善的營建管理,經常營造的「成果」會變成難以收拾的「下場」。在這場營建技術的大考驗中,金華成金屬公司展 現其收細部的功力,及現場施作監工的精準度,整個討論與構築過程,他們的表現著實令人激賞與感動,雖然工程經費過低,仍能堅持完美呈現建築師設計的理念, 才得以完成這座向大跨距而輕巧優雅的鋼構造挑戰的任務

未完成

等待二年,構架上方的薄膜經費終有著落,却不足以使用結構性薄膜材料,而代之以臨時性帆布構造,但至少已具備遮陽遮雨的功能。

花與極限之美

基地背山林、面農田,頗有世外桃源的風光,好像不應該有「人造物」來煞風景!如果非要不可,是否人造物﹙尤其是這般龐然大物﹚,也能夠融入大自然的景觀之中。

葉世宗建築事務所 - 新化極限運動場



葉世宗建築事務所 – 新化極限運動場 – Sketch 01 鳳梨(手稿)



葉世宗建築事務所 - 新化極限運動場



葉世宗建築事務所 – 新化極限運動場 – Sketch 02 花與極限之美



葉世宗建築事務所 - 新化極限運動場



葉世宗建築事務所 – 新化極限運動場 – Model 01



葉世宗建築事務所 - 新化極限運動場



葉世宗建築事務所 – 新化極限運動場 – Model 02



葉世宗建築事務所 - 新化極限運動場



葉世宗建築事務所 – 新化極限運動場 – Model 03



葉世宗建築事務所 - 新化極限運動場



葉世宗建築事務所 – 新化極限運動場 – Model 04



葉世宗建築事務所 - 新化極限運動場



葉世宗建築事務所 – 新化極限運動場 – Photo 01 工廠生產組件



葉世宗建築事務所 - 新化極限運動場



葉世宗建築事務所 – 新化極限運動場 – Photo 02 工廠生產組件



葉世宗建築事務所 - 新化極限運動場



葉世宗建築事務所 – 新化極限運動場 – Photo 03 工廠生產組件



葉世宗建築事務所 - 新化極限運動場



葉世宗建築事務所 – 新化極限運動場 – Photo 04 工廠生產組件



葉世宗建築事務所 - 新化極限運動場



葉世宗建築事務所 – 新化極限運動場 – Photo 05 工廠生產組件



葉世宗建築事務所 - 新化極限運動場



葉世宗建築事務所 – 新化極限運動場 – Photo 06 工廠生產組件



葉世宗建築事務所 - 新化極限運動場



葉世宗建築事務所 – 新化極限運動場 – Photo 07 工廠預組



葉世宗建築事務所 - 新化極限運動場



葉世宗建築事務所 – 新化極限運動場 – Photo 08 工廠預組



葉世宗建築事務所 - 新化極限運動場



葉世宗建築事務所 – 新化極限運動場 – Photo 09 工廠預組



葉世宗建築事務所 - 新化極限運動場



葉世宗建築事務所 – 新化極限運動場 – Photo 10 工廠預組



葉世宗建築事務所 - 新化極限運動場



葉世宗建築事務所 – 新化極限運動場 – Photo 11 工廠預組



葉世宗建築事務所 - 新化極限運動場



葉世宗建築事務所 – 新化極限運動場 – Photo 12 工廠預組



葉世宗建築事務所 - 新化極限運動場



葉世宗建築事務所 – 新化極限運動場 – Photo 13 工廠預組



葉世宗建築事務所 - 新化極限運動場



葉世宗建築事務所 – 新化極限運動場 – Photo 14 現場組立



葉世宗建築事務所 - 新化極限運動場



葉世宗建築事務所 – 新化極限運動場 – Photo 15 現場組立



葉世宗建築事務所 - 新化極限運動場



葉世宗建築事務所 – 新化極限運動場 – Photo 16 現場組立



葉世宗建築事務所 - 新化極限運動場



葉世宗建築事務所 – 新化極限運動場 – Photo 17 現場組立



葉世宗建築事務所 - 新化極限運動場



葉世宗建築事務所 – 新化極限運動場 – Photo 18 現場組立



葉世宗建築事務所 - 新化極限運動場



葉世宗建築事務所 – 新化極限運動場 – Photo 19 現場組立



葉世宗建築事務所 - 新化極限運動場



葉世宗建築事務所 – 新化極限運動場 – Photo 20 現場組立



葉世宗建築事務所 - 新化極限運動場



葉世宗建築事務所 – 新化極限運動場 – Photo 21 現場組立



葉世宗建築事務所 - 新化極限運動場



葉世宗建築事務所 – 新化極限運動場 – Photo 22 完工相片



葉世宗建築事務所 - 新化極限運動場



葉世宗建築事務所 – 新化極限運動場 – Photo 23 完工相片



葉世宗建築事務所 - 新化極限運動場



葉世宗建築事務所 – 新化極限運動場 – Photo 24 完工相片



葉世宗建築事務所 - 新化極限運動場



葉世宗建築事務所 – 新化極限運動場 – Photo 25 完工相片



葉世宗建築事務所 - 新化極限運動場



葉世宗建築事務所 – 新化極限運動場 – Drawings 01 Site Plan 配置圖



葉世宗建築事務所 - 新化極限運動場



葉世宗建築事務所 – 新化極限運動場 – Drawings 02 1F Plan 平面圖



葉世宗建築事務所 - 新化極限運動場



葉世宗建築事務所 – 新化極限運動場 – Drawings 03 Roof Plan 屋頂平面圖



葉世宗建築事務所 - 新化極限運動場



葉世宗建築事務所 – 新化極限運動場 – Drawings 04 Elevation 立面圖



葉世宗建築事務所 - 新化極限運動場



葉世宗建築事務所 – 新化極限運動場 – Drawings 05 Section 剖面圖



葉世宗建築事務所 - 新化極限運動場



葉世宗建築事務所 – 新化極限運動場 – Drawings 06 結構模擬圖



葉世宗建築事務所 - 新化極限運動場



葉世宗建築事務所 – 新化極限運動場 – Drawings 07 屋頂結構圖



葉世宗建築事務所 - 新化極限運動場



葉世宗建築事務所 – 新化極限運動場 – Drawings 08 結構斷面圖



葉世宗建築事務所 - 新化極限運動場



葉世宗建築事務所 – 新化極限運動場 – Drawings 09 結構3D模擬



葉世宗建築事務所 - 新化極限運動場



葉世宗建築事務所 – 新化極限運動場 – Drawings 10 細部詳圖

作品資訊

作品名稱:極限之美—新化極限運動場
作品位置:台南縣新化區虎頭埤風景區 台南市新化區中興路42巷36號
作品類型:運動設施鋼構
業主: 新化區公所
主要用途: 極限運動場
建築師/設計者: 葉世宗建築師
設計團隊: 葉世宗建築師事務所
承包商/營造廠: 日盛營造
結構顧問: 統碩工程顧問
專業廠商:金華成金屬公司
攀 岩 牆:權衡營造股份有限公司
基地面積: 10750㎡
建築面積: 2348㎡
總樓地板面積:
造價: 1200萬
設計日期: 西元2001年10月 — 西元2002年2月
工程日期: 西元2002年4月 — 西元2002年10月
攝影者/攝影擁有者: 柯貴祥、葉世宗
