善用每片材料的良心建築,印度磚造旋轉屋Pirouette House/Wallmakers

0
970

位於印度特拉凡德倫(Trivandrum,India)的繁華市中心,基地面積有限,四周被其他住宅所包圍,設計理念是打造朝向內向化的空間,所有空間都指向漏斗型的中央庭院,住宅是東西走向並有多處開口,帶來最大程度的對流通風。

印度磚造旋轉屋 India Brick Building Pirouette House/Wallmakers

空斗牆砌築

空斗牆砌築法(Rat trap Bond)是一種磚牆砌築方式,磚塊垂直放置取代傳統的水平放置,在牆內形成空腔,不僅可以提高熱效率和減少用磚量,還十分適於隱藏構件和管道。獨特的砌築方式形成了起伏的曲面牆。

具有用料省、自重輕和隔熱、隔聲性能好等優點,適用於1~3層民用建築的承重牆或框架建築的填充牆。空斗牆在中國是一種傳統牆體,明代以來已大量用來建造民居和寺廟等,長江流域和西南地區套用較廣。

特拉凡德倫的城市紋理中有許多羅利·貝克(Laurie Baker)的建築傑作,然而這次基地的空斗牆砌築法似乎不再為他提供開挖土方和土坯砌築的機會。值得強調的是,在特拉凡德倫,磚窯已經成為一個垂死的產業,人們選擇線切割機加工磚,這也是試圖促進此一瀕臨消失的當地工業的嘗試。

建築界的甘地:羅利·貝克(Laurie Baker)

羅利·貝克(Laurie Baker)(1917年3月2日~2007年4月1日)是一位在英國出生的印度建築師,因其在高性能節能建築和最大程度利用空間、通風和光線設計方面的貢獻而聞名,並保持著不亂但引人注目的美感。受聖雄甘地和他自己在偏遠喜馬拉雅山經歷的影響,他促進了鄉土建築實踐的復興和在地材料的使用;並與強調負責任和謹慎地使用資源和能源的設計理念相結合;他是可持續發展建築和有機建築的先驅,甚至在20世紀60年代末就在他的設計中納入了雨水收集、盡量減少使用能源效率低下的建築材料、盡量減少對建築場地的破壞以及與周圍環境的無縫融合等概念,由於他將建築和設計帶給普通人,在社會和人道主義努力,忠實地運用建築材料,對設計和生活中的簡單性的信仰,以及他對非暴力的貴格會信仰,他被稱為「建築界的甘地」。

印度磚造旋轉屋 India Brick Building Pirouette House/Wallmakers

住宅入口 dog 印度磚造旋轉屋 India Brick Building Pirouette House/Wallmakers
住宅入口

空斗牆砌築是一種磚造體牆磚的營造廠法,將磚塊從傳統的水平排列改為垂直放置,進而在牆體內形成一個空腔,提高熱效率並減少用磚的總量,也是用於隱藏結構和維修通道的理想方式。這個想法被進一步發展為一系列左右傾斜的牆壁,並在頂部匯聚在一起以支撐鋼絲網水泥屋頂。每一面交錯的牆都是量身定做的,以解決住宅空間不足的問題,目的在於創造更大的空間和隱私感。

客廳 living room bricks wall 印度磚造旋轉屋 India Brick Building Pirouette House/Wallmakers
客廳
餐廳 dining bricks wall counter wood chairs 印度磚造旋轉屋 India Brick Building Pirouette House/Wallmakers
餐廳
廚房 kitchen 流理台 印度磚造旋轉屋 India Brick Building Pirouette House/Wallmakers
廚房

施工留下的鷹架加工製成中央樓梯和格柵,從附近採購的藤條經過處理後被編織在格柵上,搖身成為客製化的屏障。

施工階段留下的鷹架管重新使用,變成中央樓梯和格柵;銘記不浪費丟棄任何東西的原則,廢木材也被拼湊在一起,成為生活區地板的一部分;籐條則在附近地區購得,經過處理纏繞在格柵上,形成用於保護隱私和各種傢俱的的屏風。

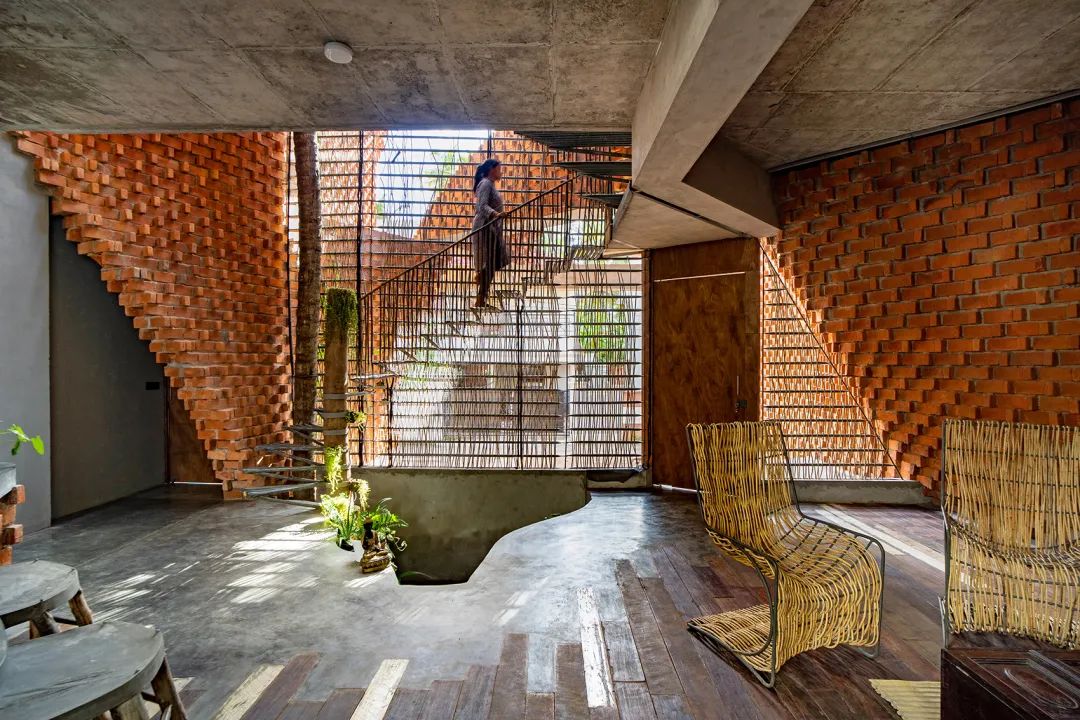

中庭 印度磚造旋轉屋 India Brick Building Pirouette House/Wallmakers
中庭:施工留下的鷹架加工製成中央樓梯和格柵,從附近採購的藤條經過處理後被編織在格柵上

印度磚造旋轉屋 India Brick Building Pirouette House/Wallmakers

印度磚造旋轉屋 India Brick Building Pirouette House/Wallmakers



由廢棄鷹架製成的樓梯 印度磚造旋轉屋 India Brick Building Pirouette House/Wallmakers
由廢棄鷹架製成的樓梯

磚造旋轉屋以「大地英豪(Last of the Mohicans)」燒磚為特色,向印度建築師羅利·貝克的出色實踐致敬,建築空間採取充滿生命力的牆壁所形成的純淨幾何形狀和圖案而變得美麗。

一樓臥室 bedroom 印度磚造旋轉屋 India Brick Building Pirouette House/Wallmakers
一樓臥室
二樓中庭旁的平台 印度磚造旋轉屋 India Brick Building Pirouette House/Wallmakers
二樓中庭旁的平台
二樓臥室 bedroom 印度磚造旋轉屋 India Brick Building Pirouette House/Wallmakers
二樓臥室

印度磚造旋轉屋 India Brick Building Pirouette House/Wallmakers

半開放陽台

建築使用材料

1. 用於空斗牆砌築的燒製磚——空斗牆砌築法是羅利·貝克在喀拉拉邦引入的牆體砌磚方法,將磚塊從傳統的水平排列改為垂直放置,進而在牆體內形成一個空腔,提高熱效率並減少用磚的總量。

2.廢木材——木材切割的廢木材被拼湊在一起,成為地板的一部分。

3. MMT鋼筋混凝土殼體–這些圓片狀結構是鋼加固拱殼,有效厚度為2.5公分,負責承擔相應鋼筋混凝土板的同等荷載。殼體強度高達1200 kgf / m2,有效地減少了40%的水泥總消耗量和30%的鋼材消耗量。

4. 用於製作樓梯和格柵的廢棄鷹架管——該房屋的樓梯和格柵完全由銲接的廢棄鷹架管製成。

5.氧化物–地板和選定的牆壁採用灰色和黃色氧化物進行了表面處理。

6. 籐條–籐條經過處理並編織在在格柵之間,作為隔開隱私空間的屏風。

建築圖

一樓平面圖 Plan 印度磚造旋轉屋 India Brick Building Pirouette House/Wallmakers
一樓平面圖
二樓平面圖 Plan 印度磚造旋轉屋 India Brick Building Pirouette House/Wallmakers
二樓平面圖

作品資訊

作品名稱:Pirouette House 住宅

作品位置:印度 特拉凡德倫 Thiruvananthapuram,India
業主:Mr.Kiran, Mr.Kiran
作品類型:私人住宅
建築設計:Wallmakers
總樓地板面積:196 平方公尺
建築師:Ar. Vinu Daniel
竣工時間:2020
攝影:Jino Sam
景觀:Vinu Daniel and team, Vinu Daniel
木工:Shivadas, Sarath Prasad and team, Sarath Prasad
工程:Adcons Infrastructure Private Limited
砌磚:Ezhil and team, Deepu and team
負責建築師:Vinu Daniel
設計團隊:Oshin Mariam Varughese, J.M.Srivarshini, Gayatri Maithani, Swathi Raj, Keerthi Kausalya, Shiuly Roy, Neeraj S. Murali, Dhawal Dasari
實習生:Nihaal Gafoor, Smit Zalavadia, Apoorva Goutam, Harshita G Tophakhane, Manav Muralee, Rohith Krishna, Bharati Gupta, Yash Sukhwani, Neeraj Viswam
營造:Kunjumon James, Kunjumon James and team -J.K steels, J.K steels
